| Nazwa marki: | LIGHTBO |
| Numer modelu: | LB30671EJ-S |
| MOQ: | 1000 |
| Cena: | Negotiate |
| Warunki płatności: | TT,Western Union |
| Zdolność do zaopatrzenia: | 30000pcs/days |

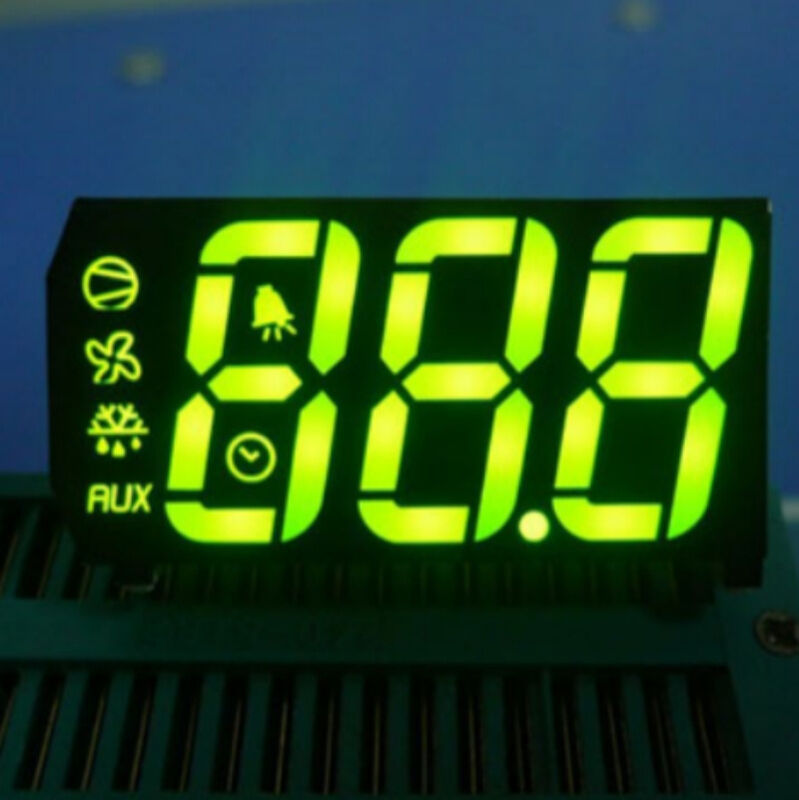

Dostosowany, 3-cyfrowy wyświetlacz LED 7-segmentowy ze wspólną katodą, zaprojektowany do sterowania temperaturą lodówki i innych zastosowań przemysłowych.
Kluczowe cechy
Technologia COB: Konstrukcja Chip-on-Board zapewnia kompaktowy rozmiar, równomierne rozłożenie światła i zwiększoną trwałość – idealna do systemów sterowania chłodzeniem o ograniczonej przestrzeni.
3-cyfrowy projekt o wysokości 0,67 cala: Wysokość znaku 17,12 mm (0,67 cala) zapewnia wyraźną czytelność, kluczową dla wyświetlania temperatur lub ustawień w systemach sterowania chłodzeniem.

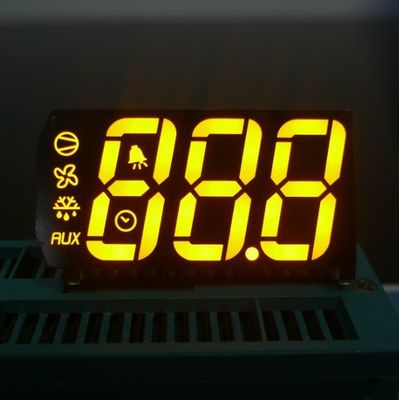

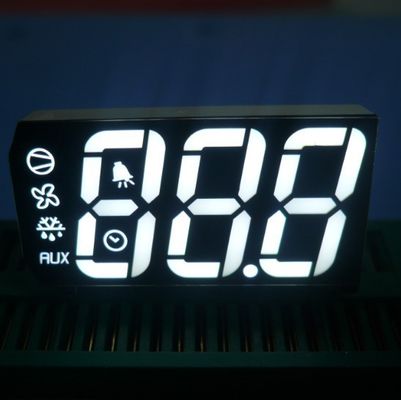

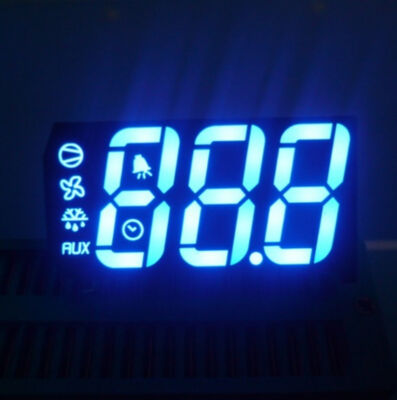

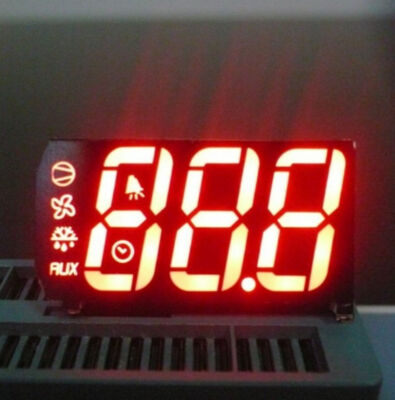

Żywe opcje wielokolorowe: Dostępne w kolorze zielonym (standardowy), czerwonym, bursztynowym, niebieskim, białym, żółtym i pomarańczowym, co pozwala na dostosowanie do estetyki urządzenia.
Trwała konstrukcja: Białe segmenty na czarnej powierzchni z folią ochronną są odporne na zużycie i wilgoć, zapewniając długowieczność w urządzeniach domowych.
Efektywność energetyczna: Niskie zużycie energii i bardzo niski prąd sprawiają, że jest idealny do długotrwałej pracy w systemach sterowania chłodzeniem/ogrzewaniem.
Łatwa integracja: Konfiguracja ze wspólną katodą, kompatybilność z układami scalonymi i proste montowanie usprawniają instalację na płytkach drukowanych, skracając czas produkcji.
Certyfikat RoHS: Spełnia globalne normy środowiskowe, zapewniając bezpieczeństwo w zastosowaniach domowych i komercyjnych.
Specyfikacje techniczne
| Specyfikacja | Szczegóły |
|---|---|
| Nazwa marki | Light-Bo |
| Typ | Wyświetlacz LED 7-segmentowy COB (Chip-on-Board) |
| Liczba cyfr | 3 cyfry |
| Wysokość znaku | 17,12 mm (0,67 cala) |
| Wymiary opakowania | 37,9 × 20,45 × 5,75 mm |
| Polaryzacja | Wspólna katoda |
| Kolor emisji | Zielony (z opcjami: czerwony, niebieski, biały, bursztynowy, żółty, pomarańczowy) |
| Projekt powierzchni | Białe segmenty na czarnej powierzchni z folią ochronną |
| Kluczowe cechy | Wysoka intensywność światła, niskie zużycie energii, certyfikat RoHS |
| Zgodność | RoHS |
| Parametr | Symbol | Wartości | Jednostka |
|---|---|---|---|
| Prąd przewodzenia (na kostkę) | Ipm | 20 | mA |
| Napięcie wsteczne (na kostkę) | Vr | 5 | V |
| Moc rozpraszania (na kostkę) | Pm | 80 | mW |
| Zakres temperatury pracy | Topr | -40~+85 | °C |
| Zakres temperatury przechowywania | Tstg | -40~+85 | °C |
| Temperatura lutowania (≤3 sekundy) | Th | 260 | °C |
| Parametr | Symbol | Warunek | Min | Typ | Max | Jednostka |
|---|---|---|---|---|---|---|
| Napięcie przewodzenia | Vf | If=10mA | 2,6 | - | 3,2 | V |
| Napięcie wsteczne | Vr | Ir=10uA | 5 | - | - | V |
| Intensywność świecenia | Iv | If=10mA | 120 | - | 180 | mcd |
| Długość fali | Dλ | If=10mA | 515 | - | 525 | nm |
Kod: Żółto-zielony - J
| Parametr | Symbol | Warunek | Min | Typ | Max | Jednostka |
| Napięcie przewodzenia | Vf | If=10mA | 1,8 | 2,4 | V | |
| Napięcie wsteczne | Vr | Ir=10uA | 5 | V | ||
| Intensywność świecenia | Iv | If=10mA | 30 | 40 | mcd | |
| Szerokość widma połówkowego | Δλ | If=10mA | 20 | nm | ||
| Długość fali | Dλ | If=10mA | 569 | 574 | nm |
Kod: Bursztynowy/żółty - Y
| Parametr | Symbol | Warunek | Min | Typ | Max | Jednostka |
| Napięcie przewodzenia | Vf | If=10mA | 1,8 | 2,5 | V | |
| Napięcie wsteczne | Vr | Ir=10uA | 5 | V | ||
| Intensywność świecenia | Iv | If=10mA | 60 | 80 | mcd | |
| Szerokość widma połówkowego | Δλ | If=10mA | 20 | nm | ||
| Długość fali | Dλ | If=10mA | 585 | 595 | nm |
Kod: Pomarańczowy - F
| Parametr | Symbol | Warunek | Min | Typ | Max | Jednostka |
| Napięcie przewodzenia | Vf | If=10mA | 1,8 | 2,4 | V | |
| Napięcie wsteczne | Vr | Ir=10uA | 5 | V | ||
| Intensywność świecenia | Iv | If=10mA | 60 | 80 | mcd | |
| Szerokość widma połówkowego | Δλ | If=10mA | 20 | nm | ||
| Długość fali | Dλ | If=10mA | 600 | 605 | nm |
Kod: Super jasny czerwony - R
| Parametr | Symbol | Warunek | Min | Typ | Max | Jednostka |
| Napięcie przewodzenia | Vf | If=10mA | 1,8 | 2,2 | V | |
| Napięcie wsteczne | Vr | Ir=10uA | 5 | V | ||
| Intensywność świecenia | Iv | If=10mA | 50 | 60 | mcd | |
| Szerokość widma połówkowego | Δλ | If=10mA | 20 | nm | ||
| Długość fali | Dλ | If=10mA | 630 | 635 | nm |
Kod: Ultra jasny czerwony - UR
| Parametr | Symbol | Warunek | Min | Typ | Max | Jednostka |
| Napięcie przewodzenia | Vf | If=10mA | 1,8 | 2,2 | V | |
| Napięcie wsteczne | Vr | Ir=10uA | 5 | V | ||
| Intensywność świecenia | Iv | If=10mA | 80 | 100 | mcd | |
| Szerokość widma połówkowego | Δλ | If=10mA | 20 | nm | ||
| Długość fali | Dλ | If=10mA | 625 | 635 | nm |
Kod: Ultra jasny niebieski - BH
| Parametr | Symbol | Warunek | Min | Typ | Max | Jednostka |
| Napięcie przewodzenia | Vf | If=10mA | 2,8 | 3,2 | V | |
| Napięcie wsteczne | Vr | Ir=10uA | 5 | V | ||
| Intensywność świecenia | Iv | If=10mA | 120 | 140 | mcd | |
| Szerokość widma połówkowego | Δλ | If=10mA | 20 | nm | ||
| Długość fali | Dλ | If=10mA | 460 | 465 | nm |
Kod: Ultra jasny biały - WH
| Parametr | Symbol | Warunek | Min | Typ | Max | Jednostka |
| Napięcie przewodzenia | Vf | If=10mA | 2,8 | 3,2 | V | |
| Napięcie wsteczne | Vr | Ir=10uA | 5 | V | ||
| Intensywność świecenia | Iv | If=10mA | 120 | 140 | mcd | |
| Temperatura barwowa LED | K | If=10mA | 5500 | 20 | 6800 | K |
|
Współrzędne chromatyczności
|
X/Y | If=10mA | 0,29,0,32 | 0,30,0,33 | nm |
Dostępne są dodatkowe warianty kolorystyczne, w tym żółto-zielony, bursztynowo-żółty, pomarańczowy, super jasny czerwony, ultra jasny czerwony, ultra jasny niebieski i ultra jasny biały, z szczegółowymi specyfikacjami dostępnymi na życzenie.
SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARKA: LIGHT-BO)Założona w 2006 roku, firma integrująca badania i rozwój, produkcję i sprzedaż wyświetlaczy optoelektronicznych LED. Certyfikowana firma w zakresie systemów zarządzania jakością ISO 9001:2015. Z ponad 15-letnim doświadczeniem OEM i ODM.
LIGHTBOzobowiązuje się do dostarczania wysokiej jakości i tanich spersonalizowanych rozwiązań, aby pomóc klientom obniżyć koszty i zwiększyć konkurencyjność.
Wyświetlacz LED 7-segmentowy, niestandardowy wyświetlacz LED, wyświetlacz numeryczny LED, wyświetlacz LED z matrycą punktową – szeroko stosowane w urządzeniach domowych, wskaźnikach temperatury, wskaźnikach wilgotności, kontrolerach lodówek, wskaźnikach termostatów, systemach sterowania ogrzewaniem i chłodzeniem.
