Super Jasny Czerwony 0,36-calowy (9,2 mm) 3-cyfrowy 7-segmentowy wyświetlacz LED ze wspólną anodą do wskaźników temperatury/wilgotności

Super Jasna Czerwona 0,36-calowa (9,2 mm) 3-cyfrowa 7-segmentowa dioda LED ze wspólną anodą do wskaźników temperatury/wilgotności

Przegląd produktu
Przedstawiamy Super Jasną Czerwoną 0,36-calową 3-cyfrową 7-segmentową diodę LED ze wspólną anodą — precyzyjne rozwiązanie numeryczne zaprojektowane dla wskaźników temperatury/wilgotności, urządzeń domowych i sprzętu audio. Zaprojektowany z myślą o priorytecie widoczności, efektywności energetycznej i bezproblemowej integracji, ten wyświetlacz doskonale sprawdza się w dostarczaniu czytelnych i niezawodnych odczytów codziennych wskaźników środowiskowych: temperatury pokojowej (np. „23°C”), wilgotności powietrza w pomieszczeniu (np. „55% RH”) lub wartości procesowych (np. „180” dla timera).
Jego wysokość znaku 9,2 mm zapewnia czytelność z odległości 0,5–1,5 metra (typowa odległość dla wskaźników na blacie lub paneli urządzeń), a smukły kształt 22,5 × 14 × 7,2 mm pasuje do konstrukcji o ograniczonej przestrzeni — od mini czujników wilgotności po panele przednie wzmacniaczy audio. Żółta powierzchnia z czarnej żywicy epoksydowej zwiększa kontrast z super jasnym czerwonym światłem, przebijając się przez jasne światło otoczenia (np. światło słoneczne, oświetlenie kuchenne) bez obciążania oczu.
Dzięki polaryzacji ze wspólną anodą, niskiemu zużyciu energii i zgodności z RoHS/REACH, ten wyświetlacz równoważy trwałość, ekologiczność i wydajność — idealny do pracy 24/7 w monitorach temperatury/wilgotności i elektronice codziennego użytku.

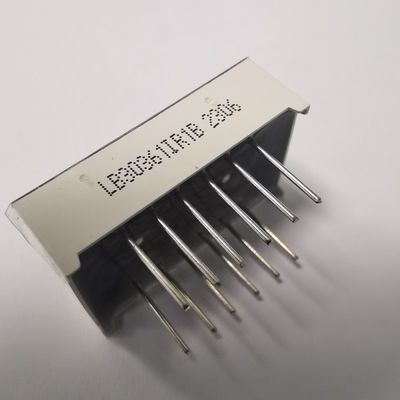

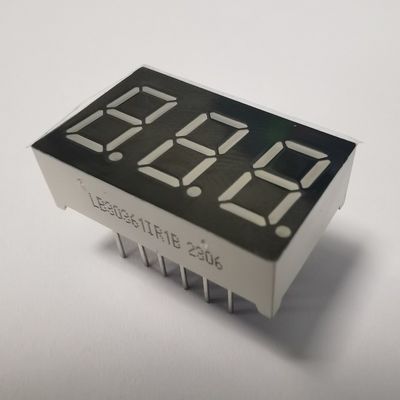

Główne zdjęcie

Kluczowe cechy (zoptymalizowane pod kątem wskaźników temperatury/wilgotności)
1. Doskonała widoczność odczytów środowiskowych
Super Jasne Czerwone Oświetlenie: Czerwone światło (wysoka intensywność świecenia) wyróżnia się w jasnym otoczeniu (np. nasłonecznione salony, ruchliwe warsztaty) — krytyczne dla szybkich, dokładnych kontroli temperatury/wilgotności (np. weryfikacja upałów „30°C” lub wysokiej wilgotności „70% RH”).
Żółta powierzchnia z czarnej żywicy epoksydowej: Żółta podstawa epoksydowa pod czarną powierzchnią zmiękcza ostre czerwone światło (zmniejszając zmęczenie oczu), jednocześnie zwiększając kontrast między segmentami a tłem — zapewnia, że cyfry (0-9) i kropki dziesiętne (np. „24,5°C”) pozostają ostre, bez odblasków i wypłukiwania.
Równomierne oświetlenie segmentów: Intensywność świecenia jest równomiernie rozłożona na wszystkich segmentach (brak „gorących punktów” lub przyciemnionych krawędzi) — gwarantuje spójną czytelność drobnych wartości (np. „51% RH” vs. „52% RH”), które mają znaczenie dla komfortu lub kontroli procesów.
2. Kompaktowa konstrukcja klasy przemysłowej
Smukłe wymiary 22,5 × 14 × 7,2 mm: Zoptymalizowane dla urządzeń o ograniczonej przestrzeni — pasuje do przenośnych monitorów temperatury/wilgotności, smukłych inteligentnych termostatów lub paneli przednich sprzętu audio bez konieczności przeprojektowywania.
Rozmiar zgodny ze standardem przemysłowym: Zgodny z globalnymi wymiarami wyświetlaczy 3-cyfrowych 0,36 cala — umożliwia bezpośrednią wymianę przestarzałych wyświetlaczy (np. modernizacja starych zielonych wskaźników na czerwone w istniejących panelach wilgotności) bez modyfikowania płytek PCB, oszczędzając czas i koszty.
Polaryzacja ze wspólną anodą: Współpracuje ze standardowymi układami scalonymi sterowników (np. MAX7219, TM1638, HT1621) szeroko stosowanymi we wskaźnikach temperatury/wilgotności — upraszcza konstrukcję obwodu, nie wymaga niestandardowych adapterów polaryzacji.
3. Energooszczędny i trwały
Niskie zużycie energii (bardzo niski prąd): Minimalizuje pobór energii (typowo 5-10mA/LED), wydłużając żywotność baterii w przenośnych wskaźnikach (np. ręcznych miernikach wilgotności) i zmniejszając zużycie energii w urządzeniach podłączonych do prądu (np. termostaty naścienne).
Długa żywotność (ponad 50 000 godzin): Wysokiej jakości czerwone chipy LED wytrzymują ciągłe użytkowanie, odpowiadając żywotności 8–10 lat większości urządzeń domowych i wskaźników — zmniejszając przestoje konserwacyjne (krytyczne dla wskaźników procesów 24/7).
Stabilna wydajność: Wytrzymuje wahania temperatury (-10°C do 50°C, typowe dla użytku wewnątrz/na zewnątrz) i drobne wibracje (np. bas sprzętu audio, ruch wentylatora urządzenia) — utrzymuje jasność, brak migotania podczas aktualizacji wartości.
4. Wszechstronność i zgodność
Zgodność z RoHS/REACH: Wolny od ołowiu, rtęci i szkodliwych substancji — spełnia surowe globalne standardy środowiskowe, bezpieczny do użytku domowego i eksportu na rynki takie jak UE, Ameryka Północna i Azja.
Opcje wielokolorowe: Oprócz super jasnej czerwieni, dostępne w kolorze niebieskim (nowoczesna estetyka), zielonym (wskazówki dotyczące normalnego stanu), białym (neutralne odczyty), bursztynowym, pomarańczowym i żółtym — elastyczne dla potrzeb funkcjonalnych (np. czerwony dla alertów „wysoka temperatura”, zielony dla wilgotności „normalnej”).

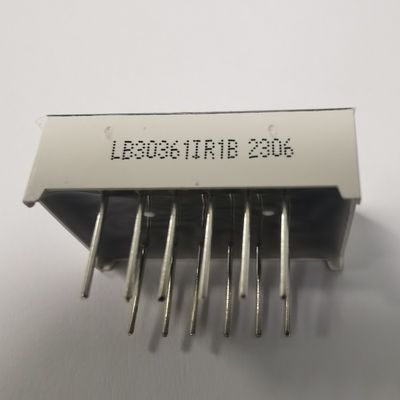

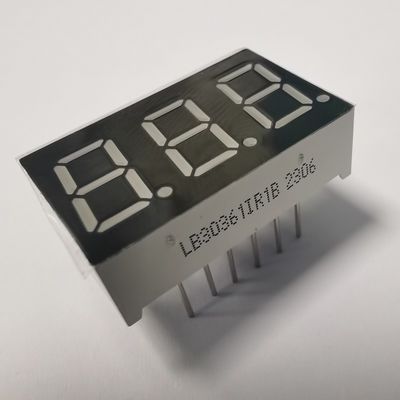

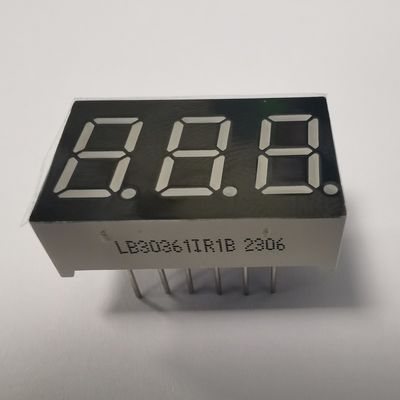

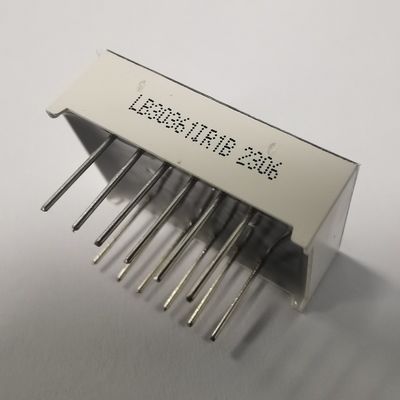

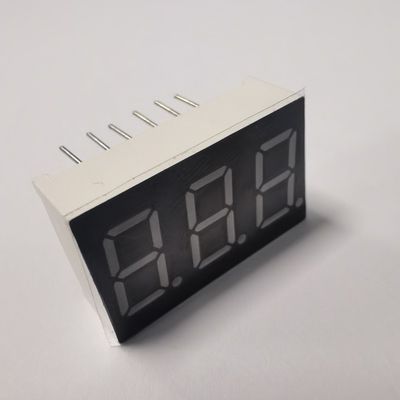

Szczegółowe zdjęcie

Specyfikacje techniczne

Kategoria	Parametr	Specyfikacja (zoptymalizowana pod kątem temperatury/wilgotności)
Podstawowa konstrukcja	Typ wyświetlacza	3-cyfrowy 7-segmentowy wyświetlacz LED (obsługuje kropki dziesiętne dla precyzyjnych wskaźników)
	Polaryzacja	Wspólna anoda
	Wysokość znaku	0,36 cala (9,2 mm)
	Wymiary zewnętrzne (dł. × szer. × wys.)	22,5 × 14 × 7,2 mm
	Wykończenie segmentu/powierzchni	Żółta żywica epoksydowa z czarną powierzchnią
Wydajność optyczna	Kolor emitujący	Podstawowy: Super Jasna Czerwona; Opcjonalny: Niebieski/zielony/biały/bursztynowy/pomarańczowy/żółty
Parametry elektryczne	Napięcie przewodzenia (VF)	Zoptymalizowane pod kątem wysokiej intensywności świecenia (typowo 1,8-2,2 V na diodę LED dla koloru czerwonego)
	Zalecany prąd przewodzenia	5-10mA na diodę LED
	Zużycie energii	Niskie (energooszczędne do ciągłego użytkowania)
Jakość i zgodność	Główne zalety	Równomierny rozkład światła, niezawodność w jasnym otoczeniu, stabilna wydajność
	Zgodność	Zgodność z RoHS, zgodność z REACH





Zastosowania
Ten wyświetlacz jest dostosowany do wskaźników środowiskowych i elektroniki codziennego użytku, w tym:
Wskaźniki temperatury/wilgotności: Monitory naścienne (np. „22°C”/„50% RH”), czujniki przenośne (np. „18°C”/„65% RH”) lub regulatory szklarni (np. „28°C”/„70% RH”).
Urządzenia elektroniczne w gospodarstwie domowym: Mikrofale (czas gotowania „02:30”), lodówki (temp. „5°C”) lub oczyszczacze powietrza (żywotność filtra „90 dni”).
Panele audio/instrumentów: Wzmacniacze (poziomy głośności), odbiorniki AV (numery kanałów) lub panele procesów przemysłowych (timer „120s”).
Wyświetlacze numeryczne: Ładowarki do baterii (ładowanie „85%”), urządzenia do śledzenia kondycji (kalorie „250”) lub inteligentne centra domowe (temp. pokojowa „21°C”).

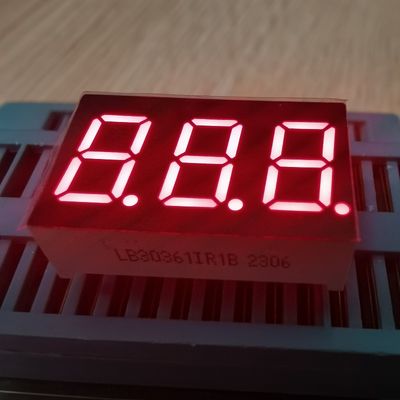

Zdjęcie aplikacji



Dlaczego warto wybrać ten wyświetlacz do wskaźników temperatury/wilgotności?
Czytelność odczytów środowiskowych: Czerwone światło + żółta powierzchnia epoksydowa zapewnia widoczność w jasnych/ciemnych przestrzeniach — brak błędnych odczytów wartości temperatury/wilgotności, które wpływają na komfort.
Dopasowanie oszczędzające miejsce: Smukłe wymiary pasują do przenośnych lub naściennych wskaźników, nie ma potrzeby powiększania obudów urządzeń.
Efektywność energetyczna i kosztowa: Niskie zużycie prądu zmniejsza częstotliwość wymiany baterii; długa żywotność zmniejsza koszty konserwacji.
Łatwe ulepszenia: Rozmiar zgodny ze standardem przemysłowym umożliwia bezpośrednią wymianę starych wyświetlaczy, wydłużając żywotność istniejących wskaźników.
Zgodność globalna: Certyfikat RoHS/REACH upraszcza eksport na rynki międzynarodowe, zgodnie ze standardami bezpieczeństwa konsumentów.



Informacje o zamówieniach i logistyce
Minimalna ilość zamówienia (MOQ): 300 sztuk dla standardowych super jasnych czerwonych modeli; 500 sztuk dla niestandardowych kolorów/konfiguracji.
Pakowanie: Antystatyczna EPE + karton (każdy wyświetlacz jest pakowany osobno, aby chronić żółtą powierzchnię epoksydową i piny).
Czas dostawy: 5–7 dni dla modeli standardowych; 10–12 dni dla niestandardowych kolorów.
Transport: Ekspresowy (FedEx/DHL dla pilnych próbek), lotniczy (średnia objętość), morski (masowe serie produkcyjne).



Maksymalne wartości znamionowe (Ta=25°C)

Parametr	Symbol	Oceny	Jednostka
Prąd przewodzenia (na kostkę)	Ipm	20	mA
Napięcie wsteczne (na kostkę)	Vr	5	V
Rozpraszanie mocy (na kostkę)	Pm	80	mW
Zakres temperatur pracy	Topr	-40~+85	°C
Zakres temperatur przechowywania	Tstg	-40~+85	°C
Temperatura lutowania (3 s)	Th	260	°C

Kod: R-Ultra jasna biel

Parametr	Symbol	Warunek	Min	Typ	Maks	Jednostka
Napięcie przewodzenia (na kostkę)	Vf	If=20mA	2,8		3,2	V
Napięcie wsteczne (na kostkę)	Vr	Ir=10uA	5			V
Intensywność świecenia (na kostkę)	Iv	If=20mA	100		140	mcd
Szerokość widma połowy wartości	λ	If=20mA		20		nm
Temperatura barwowa		If=20mA	6000		6500	K
Żywotność LED 100 000 godzin Maksymalna wartość znamionowa przy Ta=25°C
