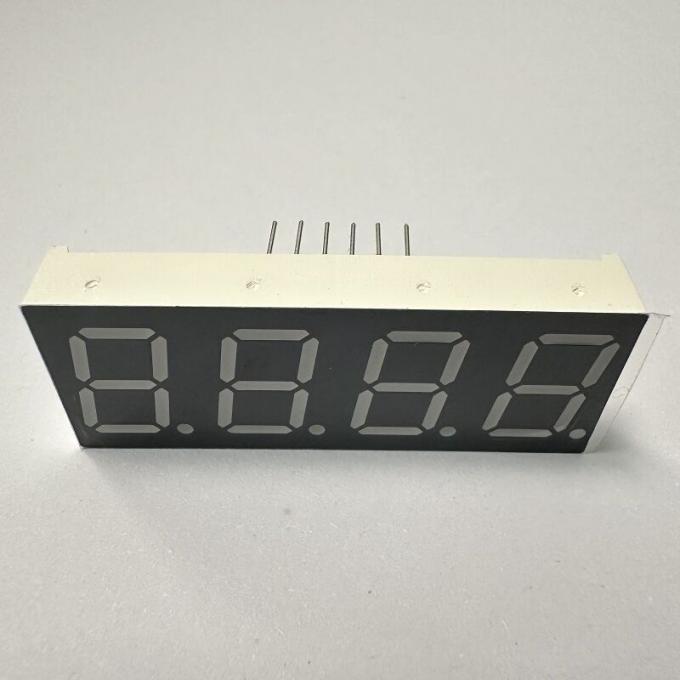

4-cyfrowy wyświetlacz LED o średnicy 0,56-calowej (14,2 mm) z 7 segmentami

4-cyfrowy 0,56-calowy (14,2 mm) 7-segmentowy wyświetlacz LED – Czysta zieleń, wspólna anoda do paneli przyrządów i urządzeń domowych

Opis produktu

Przegląd produktu

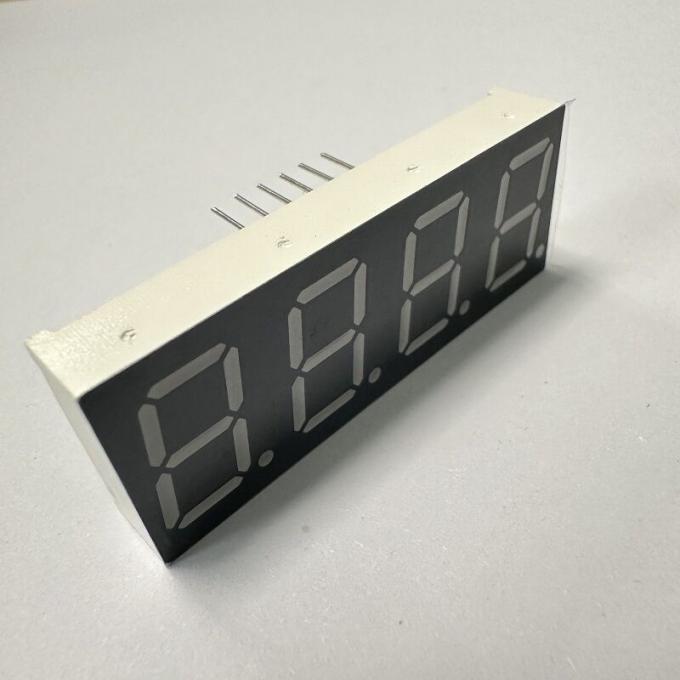

Ten 4-cyfrowy 7-segmentowy wyświetlacz LED został zaprojektowany z myślą o czytelnych, niezawodnych odczytach numerycznych w panelach przyrządów, urządzeniach domowych i wskaźnikach cyfrowych—posiada wysokość znaku 0,56 cala (14,2 mm), kompaktowe wymiary zewnętrzne (50,3×19,0×8 mm) i żywą, czystą zieloną emisję. Skonfigurowany jako wspólna anoda dla bezproblemowej integracji ze standardowymi obwodami, wyróżnia się konstrukcją o wysokim kontraście: białe segmenty na czarnej powierzchni, która eliminuje odblaski i zapewnia wyraźną widoczność, nawet w jasnym świetle otoczenia. Przy intensywności świecenia 120-140 mcd zapewnia jasne, spójne oświetlenie, zachowując jednocześnie efektywność energetyczną (napięcie przewodzenia 2,8-3,2 V/LED, prąd przewodzenia 5-10 mA/LED). Zbudowany z myślą o trwałości (stabilna wydajność, długa żywotność) i łatwości użytkowania (kompatybilność z układami scalonymi, łatwy montaż), obsługuje 6 dodatkowych kolorów emisji (czerwony, niebieski, żółto-zielony, bursztynowy, pomarańczowy, czysto biały) i spełnia wymagania RoHS—co czyni go wszechstronnym rozwiązaniem dla wskaźników temperatury/wilgotności, dekoderów i elementów sterowania urządzeniami domowymi.

Główny obraz

Kluczowe specyfikacje

Obraz szczegółowy

Główne cechy produktu

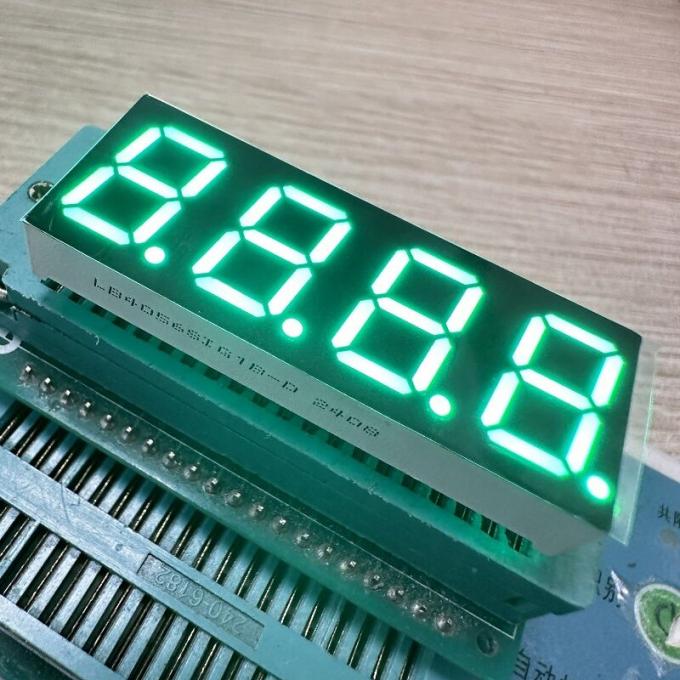

1. Wysoki kontrast i żywa, czysta zielona emisja

Białe segmenty + czarna powierzchnia:Wyrazisty kontrast eliminuje odbicia od oświetlenia górnego lub światła słonecznego, zapewniając czytelność cyfr (0-9)—co jest kluczowe dla odczytywania precyzyjnych wartości, takich jak temperatura, wilgotność lub numery kanałów dekodera.

Czysta zielona emisja (120-140 mcd):Żywa, chłodna zieleń jest przyjazna dla oczu podczas długotrwałego oglądania (idealna do paneli przyrządów monitorowanych przez techników), a jednocześnie wyróżnia się w słabych warunkach oświetleniowych (np. panele sterowania urządzeniami domowymi w słabo oświetlonych kuchniach).

2. Efektywność energetyczna i trwała wydajność

Bardzo niski prąd (5-10 mA/LED):Minimalizuje pobór energii, dzięki czemu nadaje się do urządzeń działających 24/7 (np. zawsze włączone wskaźniki temperatury/wilgotności, dekodery w trybie czuwania). Zgodny ze standardami ekologicznymi dla urządzeń domowych i elektroniki.

Stabilna wydajność i długa żywotność:Zbudowany z wysokiej jakości chipów LED i trwałej enkapsulacji, aby wytrzymać wahania napięcia i zużycie środowiskowe (np. wilgotność w kuchniach, wibracje w przemysłowych panelach przyrządów). Zapewnia stałą jasność przez ponad 50 000 godzin, zmniejszając potrzebę konserwacji.

3. Łatwa integracja i wszechstronność

Polaryzacja wspólnej anody:Pasuje do standardowych konstrukcji obwodów paneli przyrządów, urządzeń domowych i wskaźników cyfrowych—eliminując potrzebę stosowania niestandardowych obwodów inwersji napięcia lub adapterów. Upraszcza projektowanie PCB i przyspiesza produkcję dla marek.

Kompatybilny z układami scalonymi: Bezproblemowo współpracuje z popularnymi układami scalonymi sterowników wyświetlaczy, umożliwiając integrację typu plug-and-play z istniejącymi systemami sterowania (nie wymaga przeprojektowania dla dekoderów lub wskaźników temperatury).

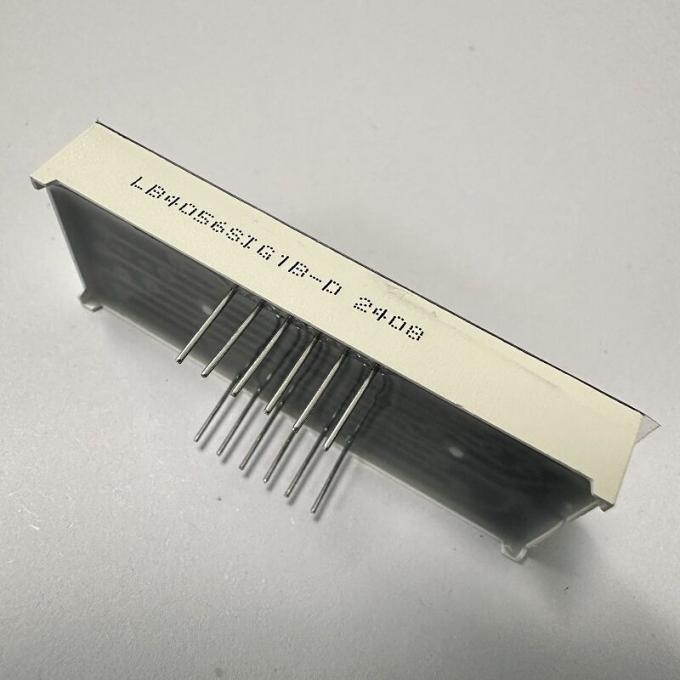

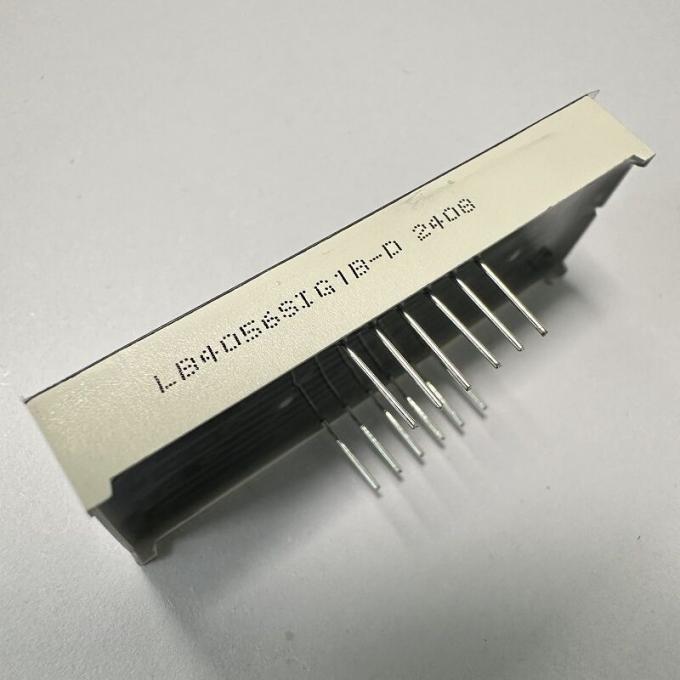

Łatwy w montażu: Kompaktowe wymiary 50,3×19,0×8 mm i znormalizowany układ pinów obsługują bezpośredni montaż na płytkach PCB lub gniazdach—nawet w przypadku konfiguracji o ograniczonej przestrzeni, takich jak smukłe panele sterowania urządzeniami domowymi lub gęste panele przyrządów.

4. Zgodność z przepisami i elastyczność kolorów

Zgodny z RoHS:Wolny od substancji ograniczonych, zapewniając zgodność z globalnymi przepisami dotyczącymi elektroniki użytkowej, urządzeń domowych i sprzętu przemysłowego. Brak barier w eksporcie na kluczowe rynki, takie jak UE, Ameryka Północna czy Azja.

Opcje wielokolorowe: Oprócz czystej zieleni, 6 dodatkowych kolorów zaspokaja różnorodne potrzeby projektowe:

Czerwony: Idealny do statusów "ostrzeżeń".

Niebieski: Odpowiedni do nowoczesnych, eleganckich urządzeń domowych.

Żółto-zielony/bursztynowy/pomarańczowy: Idealny do ciepłych, ambientowych wyświetlaczy.

Obraz szczegółowy

Zastosowania

Dostosowane do scenariuszy odczytu numerycznego w zastosowaniach konsumenckich i przemysłowych:

Panele przyrządów: Wskaźniki przemysłowe (ciśnienie, natężenie przepływu), pomocnicze wyświetlacze samochodowe (napięcie akumulatora, poziom oleju) i sprzęt medyczny (proste wskaźniki numeryczne).

Urządzenia domowe: Regulatory temperatury lodówki, timery kuchenek mikrofalowych, piekarniki elektryczne i kuchenki indukcyjne (ustawienia mocy).

Wskaźniki cyfrowe: Monitory temperatury/wilgotności, ładowarki do akumulatorów i wagi cyfrowe (odczyty wagi).

Dekodery: Numery kanałów, siła sygnału i czas odtwarzania.


• Maksymalne wartości znamionowe (Ta=25ºC)

  Parametr	Symbol	Oceny	Jednostka
  Prąd przewodzenia (na kostkę)	Ipm	20	mA
  Napięcie wsteczne (na kostkę)	Vr	5	V
  Rozpraszanie mocy (na kostkę)	Pm	80	mW
  Zakres temperatur pracy	Topr	-40~+85	ºC
  Zakres temperatur przechowywania	Tstg	-40~+85	ºC
  Temperatura lutowania (≤3 sekundy)	Th	260	ºC

  Kod: Żółto-zielony - J

  Parametr	Symbol	Warunek	Min	Typ	Maks	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	1,8		2,4	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność świecenia	Iv	If=10mA	30		40	mcd
  Szerokość widma połówkowego	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	569		574	nm



  Kod: Bursztynowy/Żółty -Y

  Parametr	Symbol	Warunek	Min	Typ	Maks	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	1,8		2,5	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność świecenia	Iv	If=10mA	60		80	mcd
  Szerokość widma połówkowego	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	585		595	nm



  Kod: Pomarańczowy -F

  Parametr	Symbol	Warunek	Min	Typ	Maks	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	1,8		2,4	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność świecenia	Iv	If=10mA	60		80	mcd
  Szerokość widma połówkowego	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	600		605	nm



  Kod: Super Jasny Czerwony -R

  Parametr	Symbol	Warunek	Min	Typ	Maks	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	1,8		2,2	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność świecenia	Iv	If=10mA	50		60	mcd
  Szerokość widma połówkowego	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	630		635	nm



  Kod: Ultra Jasny Czerwony -UR

  Parametr	Symbol	Warunek	Min	Typ	Maks	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	1,8		2,2	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność świecenia	Iv	If=10mA	80		100	mcd
  Szerokość widma połówkowego	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	625		635	nm



  Kod: Czysta Zieleń -G

  Parametr	Symbol	Warunek	Min	Typ	Maks	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	2,6		3,2	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność świecenia	Iv	If=10mA	120		180	mcd
  Szerokość widma połówkowego	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	515		525	nm


  Kod: Ultra Jasny Niebieski -BH

  Parametr	Symbol	Warunek	Min	Typ	Maks	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	2,8		3,2	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność świecenia	Iv	If=10mA	120		140	mcd
  Szerokość widma połówkowego	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	460		465	nm

•

• Kod: Ultra Jasny Biały -WH

  Parametr	Symbol	Warunek	Min	Typ	Maks	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	2,8		3,2	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność świecenia	Iv	If=10mA	120		140	mcd
  Temperatura barwowa LED	K	If=10mA	5500	20	6800	K
  Współrzędne chromatyczności	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

•

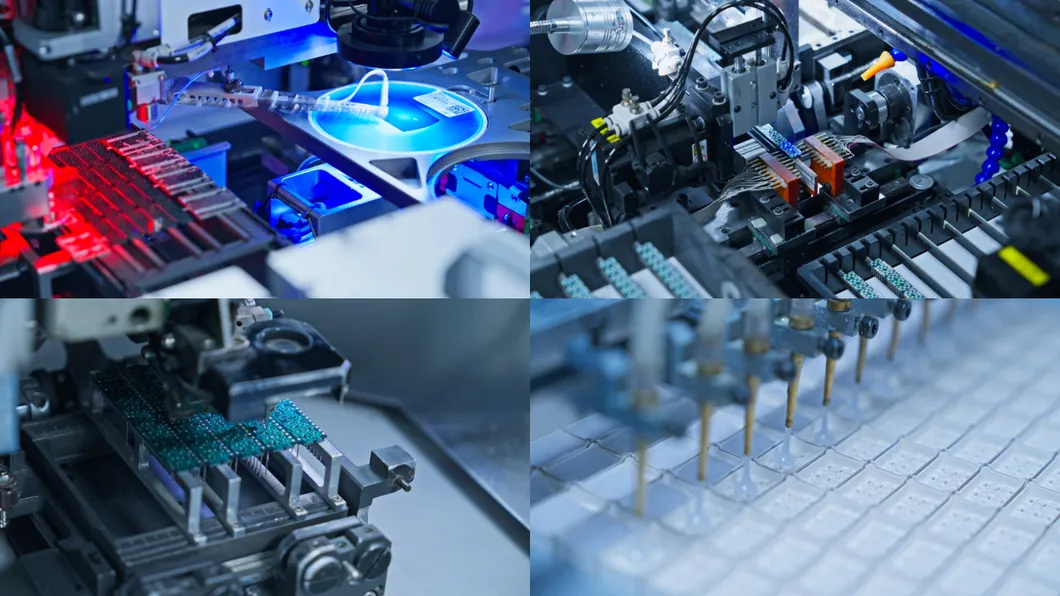

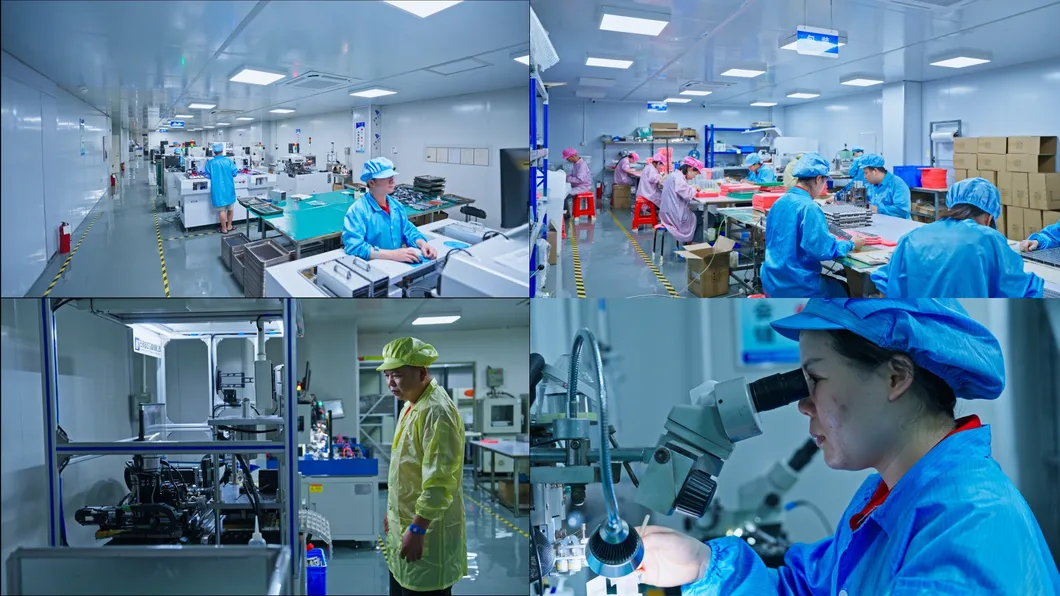

    Shenzhen Guangzhibao Technology Co., Ltd. (Marka: Light-Bo) założona w 2006 roku, firma integrująca badania i rozwój, produkcję i sprzedaż wyświetlaczy LED optoelektronicznych. Firma z certyfikatem Systemu Zarządzania Jakości ISO 9001 2015. Z ponad 15-letnim doświadczeniem OEM i ODM.
