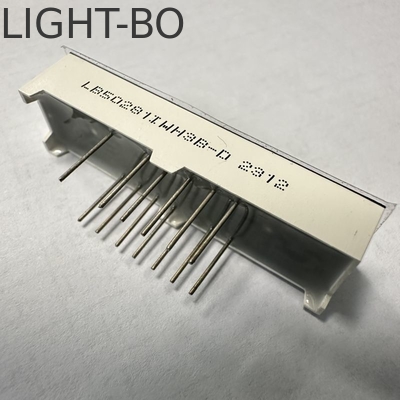

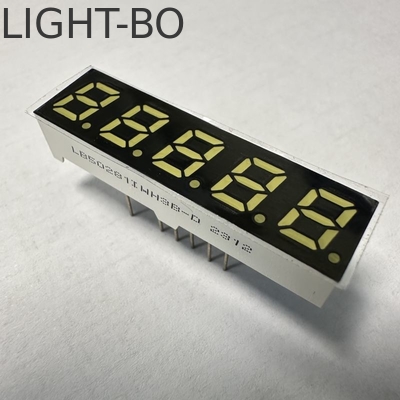

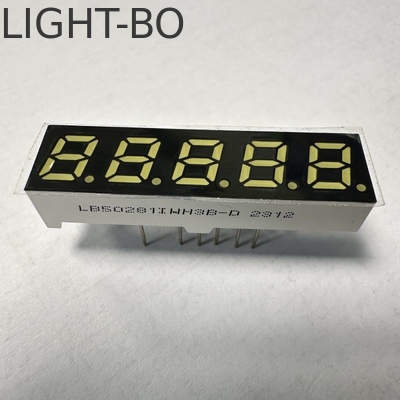

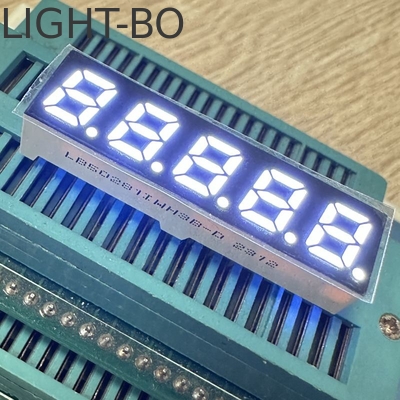

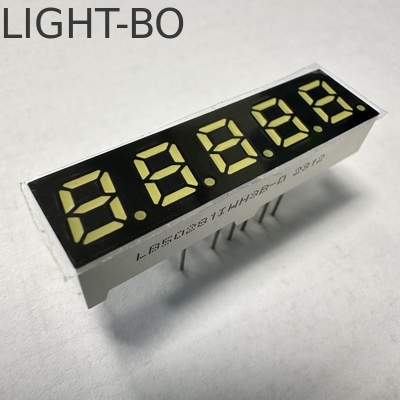

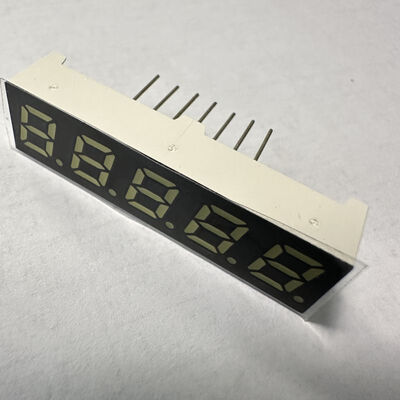

5 cyfrowy 7mm 7 segment LED Display Common Anode Ultra Bright White dla konwertera częstotliwości

5-cyfrowy wyświetlacz LED 7-segmentowy z anodą wspólną, ultra jasny biały do falownika

• Specyfikacje:

• Wyświetlacz: 5 cyfr, 0,28 cala wyświetlacz LED 7-segmentowy

• Wysokość znaku: 7 mm (0,28 cala)

• Wymiary zewnętrzne: 38,6*10,2*8 mm

• białe segmenty, czarna powierzchnia

• Z Anodą wspólną

• Kolor świecenia: Ultra jasny biały

• Intensywność świecenia: 120-160 mcd

• Napięcie przewodzenia: 2,8-3,2 V/LED

• Prąd przewodzenia: 5-10 mA/LED

• Kolory: czerwony, niebieski, żółto-zielony, czysty zielony, bursztynowy, pomarańczowy i czysty biały

• Absolutne maksymalne parametry (Ta=25°C)

  Parametr	Symbol	Wartości graniczne	Jednostka
  Prąd przewodzenia (na kość)	Ipm	20	mA
  Napięcie wsteczne (na kość)	Vr	5	V
  Moc rozpraszania (na kość)	Pm	80	mW
  Zakres temperatury pracy	Topr	-40~+85	°C
  Zakres temperatury przechowywania	Tstg	-40~+85	°C
  Temperatura lutowania (≤3 sekundy)	Th	260	°C

  Kod: Żółto-zielony - J

  Parametr	Symbol	Warunek	Min	Typ	Max	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	1,8		2,4	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność świecenia	Iv	If=10mA	30		40	mcd
  Szerokość widma połówkowego	Δλ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	569		574	nm

  Kod: Bursztynowy/Żółty - Y

  Parametr	Symbol	Warunek	Min	Typ	Max	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	1,8		2,5	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność świecenia	Iv	If=10mA	60		80	mcd
  Szerokość widma połówkowego	Δλ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	585		595	nm

  Kod: Pomarańczowy - F

  Parametr	Symbol	Warunek	Min	Typ	Max	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	1,8		2,4	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność świecenia	Iv	If=10mA	60		80	mcd
  Szerokość widma połówkowego	Δλ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	600		605	nm

  Kod: Super jasny czerwony - R

  Parametr	Symbol	Warunek	Min	Typ	Max	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	1,8		2,2	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność świecenia	Iv	If=10mA	50		60	mcd
  Szerokość widma połówkowego	Δλ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	630		635	nm

  Kod: Ultra jasny czerwony - UR

  Parametr	Symbol	Warunek	Min	Typ	Max	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	1,8		2,2	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność świecenia	Iv	If=10mA	80		100	mcd
  Szerokość widma połówkowego	Δλ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	625		635	nm

  Kod: Czysty zielony - G

  Parametr	Symbol	Warunek	Min	Typ	Max	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	2,6		3,2	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność świecenia	Iv	If=10mA	120		180	mcd
  Szerokość widma połówkowego	Δλ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	515		525	nm

  Kod: Ultra jasny niebieski - BH

  Parametr	Symbol	Warunek	Min	Typ	Max	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	2,8		3,2	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność świecenia	Iv	If=10mA	120		140	mcd
  Szerokość widma połówkowego	Δλ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	460		465	nm

  Kod: Ultra jasny biały - WH

  Parametr	Symbol	Warunek	Min	Typ	Max	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	2,8		3,2	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność świecenia	Iv	If=10mA	120		140	mcd
  Temperatura barwowa LED	K	If=10mA	5500	20	6800	K
  Współrzędne chromatyczności	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

• Wysoka intensywność świecenia i niezawodność

• Niskie zużycie energii

• Niezwykle niski prąd

• Stabilna wydajność

• Długa żywotność

• Łatwy w montażu

• Kompatybilny z układami scalonymi

• Zgodny z RoHS

• Zastosowania:

• Szeroko stosowany do paneli przyrządów, urządzeń domowych, wskaźników cyfrowych, wyświetlaczy zegarów LED i dekoderów itp.

Zastosowania produktów

Wyświetlacz LED 7-segmentowy, niestandardowy wyświetlacz LED, wyświetlacz numeryczny LED, wyświetlacz LED z matrycą punktową, szeroko stosowany do urządzeń domowych, wskaźników temperatury, wskaźników wilgotności, kontrolerów lodówek, wskaźników termostatów, sterowania ogrzewaniem i chłodzeniem itp.

Certyfikaty

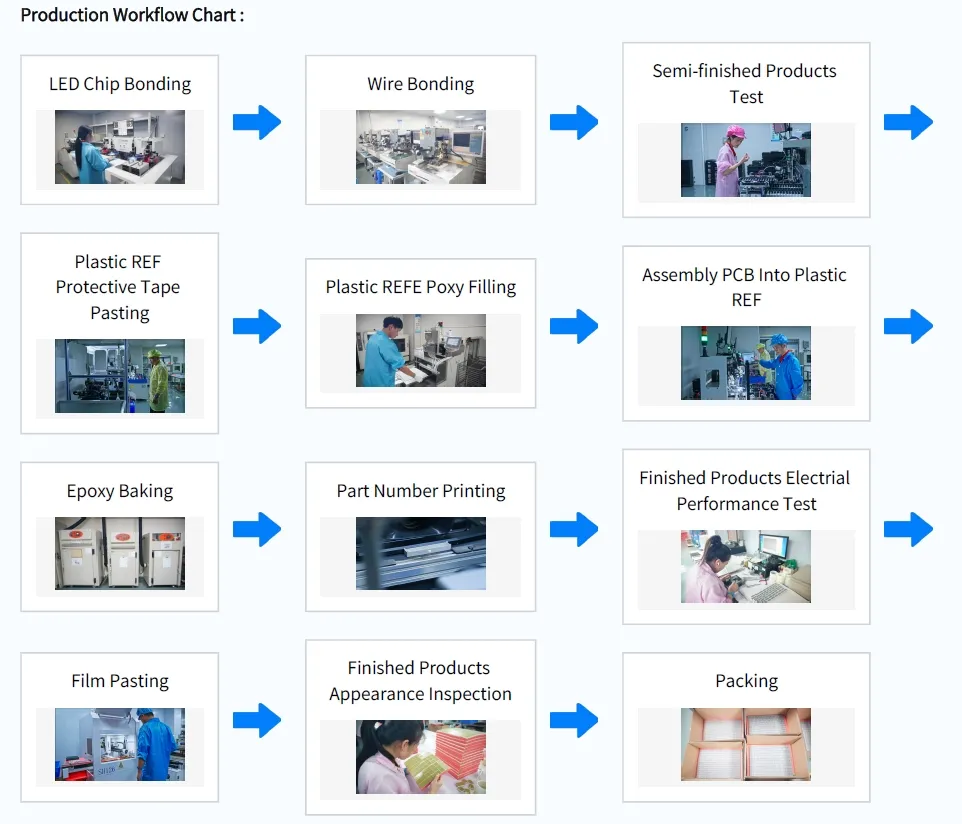

Przegląd biura i fabryki
