7 segmentowy wyświetlacz LED
Created with Pixso.

3-cyfrowy wyświetlacz LED z 7 segmentami, wspólna katoda, 0,36 cala, do zastosowań domowych

3-cyfrowy wyświetlacz LED z 7 segmentami, wspólna katoda, 0,36 cala, do zastosowań domowych

Nazwa marki: Light Bo
Numer modelu: LB30361LY0B
MOQ: 1000
Cena: Negotiate
Warunki płatności: T/T
Zdolność do zaopatrzenia: 50000 SZT/DZIEŃ
Szczegółowe informacje
Miejsce pochodzenia:
Shenzhen, Chiny
Orzecznictwo:
ISO9001&RoHS
PACKT_TYPE:
DIP lub SMD
Prąd do przodu:
10-15 mA/wiele
Napięcie przewodzenia:
1,8-2,4 V
Natężenie światła:
50-60mcd
Biegunowość:
Wspólna katoda
Emitujący kolor:
Bardzo jasny żółty
Długość życia:
100 000 godzin
Ilość cyfr:
1 do 9 cyfr
Praca:
OEM / ODM Dopuszczalne
Powierzchnia:
Szara powierzchnia segmentu białego
Szczegóły pakowania:
EPE+karton
Możliwość Supply:
50000 SZT/DZIEŃ
Podkreślić:

3-cyfrowy wyświetlacz LED ze wspólną katodą

,

Siedmiosegmentowy wyświetlacz LED do domu

,

wspólny wyświetlacz segmentu 7 katody

Opis produktu

3-cyfrowy wyświetlacz LED z 7-segmentowym wspólnym katodą do zastosowań domowych

Opis produktu

Ten standardowy, jedno-cyfrowy wyświetlacz LED z 7-segmentowym wyświetlaczem marki Light-Bo jest przeznaczony do kompaktowych, dobrze widocznych odczytów numerycznych w ceramicznych płytach grzewczych, urządzeniach domowych i wskaźnikach cyfrowych. Charakteryzuje się wysokością znaku 0,36 cala (9,2 mm) i oszczędzającymi miejsce wymiarami obudowy (22,5 * 14 * 7,2 mm), idealnie pasuje do smukłych obudów urządzeń - idealny do ciasnych przestrzeni w płytach grzewczych lub panelach przyrządów. Skonfigurowany jako wspólna anoda, zapewnia żywą, ultra-jasną białą emisję z równomiernym podświetleniem segmentów, zapewniając czytelność zarówno w jasnych kuchniach, jak i w środowiskach przemysłowych. Zoptymalizowany pod kątem wydajności (praca przy niskim prądzie) i trwałości (długa żywotność), spełnia standardy RoHS, łatwo integruje się z płytami PCB/gniazdami i obsługuje produkcję wielkoseryjną - co czyni go niezawodnym, skalowalnym rozwiązaniem dla producentów.

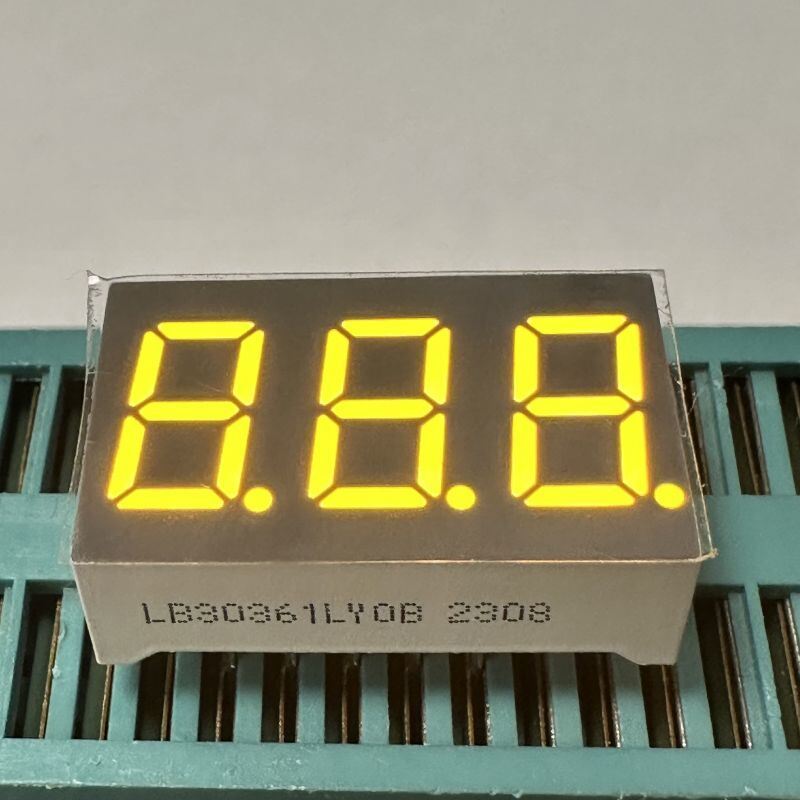

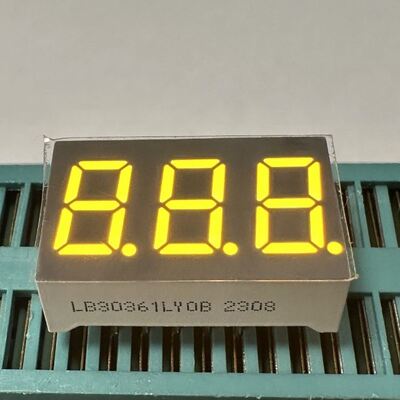

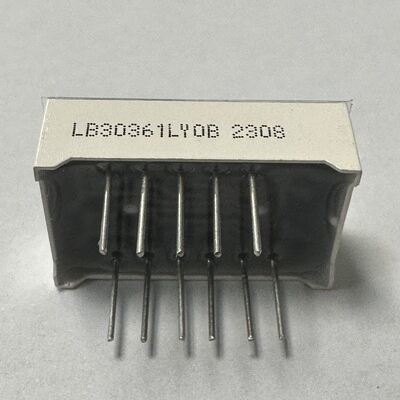

Zdjęcie produktu

3-cyfrowy wyświetlacz LED z 7 segmentami, wspólna katoda, 0,36 cala, do zastosowań domowych

3-cyfrowy wyświetlacz LED z 7 segmentami, wspólna katoda, 0,36 cala, do zastosowań domowych

3-cyfrowy wyświetlacz LED z 7 segmentami, wspólna katoda, 0,36 cala, do zastosowań domowych

Kluczowe specyfikacje

Specyfikacja Szczegóły
Nazwa marki Light-Bo
Typ Standardowy 3-cyfrowy wyświetlacz LED z 7-segmentowym wyświetlaczem
Wymiary 22,5 * 14 * 7,2 mm
Polaryzacja Wspólna katoda
Kolor emisji Ultra jasny żółty
Podstawowa wydajność Wysoka intensywność światła, praca przy niskim prądzie, ciągłe, jednolite segmenty
Zgodność Zgodny z RoHS

Kluczowe cechy produktu

1. Kompaktowa konstrukcja i wysoka widoczność

  • Miniaturowy profil 22,5 * 14 * 7,2 mm:Idealny do zastosowań wymagających oszczędności miejsca, takich jak ceramiczne płyty grzewcze lub kompaktowe urządzenia domowe.
  • Ultra jasna żółta emisja: Zapewnia wysoką intensywność światła, aby przebić się przez światło otoczenia - kluczowe dla płyt grzewczych w pobliżu lamp nad głową lub paneli przyrządów w ustawieniach przemysłowych - zapewniając czytelność cyfr na pierwszy rzut oka.
  • Ciągłe jednolite segmenty: Światło rozchodzi się równomiernie po wszystkich 7 segmentach, eliminując "ciemne plamy" lub nierówną jasność - niezbędne do wyraźnego rozpoznawania wartości, takich jak temperatury płyt grzewczych lub odczyty wilgotności.

2. Wydajna i niezawodna praca

  • Praca przy niskim prądzie: Minimalizuje zużycie energii, dzięki czemu nadaje się do urządzeń pracujących 24/7 lub energooszczędnych urządzeń domowych - zgodnie z trendami projektowania przyjaznego dla środowiska.
  • Stabilna wydajność i długa żywotność: Zbudowany, aby wytrzymać wahania temperatury i częste użytkowanie, zapewniając stałą funkcjonalność przez lata - zmniejszając potrzebę konserwacji zarówno dla producentów, jak i użytkowników końcowych.
  • Kompatybilność z układami scalonymi: Bezproblemowo współpracuje ze standardowymi układami scalonymi sterowników wyświetlaczy, upraszczając projektowanie obwodów i skracając czas integracji dla linii produkcyjnych.

3. Łatwa integracja

  • Uproszczony montaż: Zaprojektowany do bezproblemowej instalacji na płytach PCB i gniazdach, z lekką konstrukcją, która usprawnia montaż - nawet w przypadku produkcji wielkoseryjnej.

Parametry produktu

Maksymalne parametry dopuszczalne (Ta=25°C)

Parametr Symbol Wartości Jednostka
Prąd przewodzenia (na kość) Ipm 20 mA
Napięcie wsteczne (na kość) Vr 5 V
Moc rozpraszania (na kość) Pm 80 mW
Zakres temperatury pracy Topr -40~+85 °C
Zakres temperatury przechowywania Tstg -40~+85 °C
Temperatura lutowania (≤3 sekundy) Th 260

°C

Kod: Żółto-zielony - J

Parametr Symbol Warunek Min Typ Max Jednostka
Napięcie przewodzenia Vf If=10mA 1,8
2,4 V
Napięcie wsteczne Vr Ir=10uA 5

V
Intensywność świecenia Iv If=10mA 30
40 mcd
Szerokość widma połówkowego Δλ If=10mA
20
nm
Długość fali Dλ If=10mA 569
574 nm

Kod: Bursztynowy/Żółty - Y

Parametr Symbol Warunek Min Typ Max Jednostka
Napięcie przewodzenia Vf If=10mA 1,8
2,5 V
Napięcie wsteczne Vr Ir=10uA 5

V
Intensywność świecenia Iv If=10mA 60
80 mcd
Szerokość widma połówkowego Δλ If=10mA
20
nm
Długość fali Dλ If=10mA 585
595 nm

Kod: Pomarańczowy - F

Parametr Symbol Warunek Min Typ Max Jednostka
Napięcie przewodzenia Vf If=10mA 1,8
2,4 V
Napięcie wsteczne Vr Ir=10uA 5

V
Intensywność świecenia Iv If=10mA 60
80 mcd
Szerokość widma połówkowego Δλ If=10mA
20
nm
Długość fali Dλ If=10mA 600
605 nm

Kod: Super jasny czerwony - R

Parametr Symbol Warunek Min Typ Max Jednostka
Napięcie przewodzenia Vf If=10mA 1,8
2,2 V
Napięcie wsteczne Vr Ir=10uA 5

V
Intensywność świecenia Iv If=10mA 50
60 mcd
Szerokość widma połówkowego Δλ If=10mA
20
nm
Długość fali Dλ If=10mA 630
635 nm

Kod: Ultra jasny czerwony - UR

Parametr Symbol Warunek Min Typ Max Jednostka
Napięcie przewodzenia Vf If=10mA 1,8
2,2 V
Napięcie wsteczne Vr Ir=10uA 5

V
Intensywność świecenia Iv If=10mA 80
100 mcd
Szerokość widma połówkowego Δλ If=10mA
20
nm
Długość fali Dλ If=10mA 625
635 nm

Kod: Czysta zieleń - G

Parametr Symbol Warunek Min Typ Max Jednostka
Napięcie przewodzenia Vf If=10mA 2,6
3,2 V
Napięcie wsteczne Vr Ir=10uA 5

V
Intensywność świecenia Iv If=10mA 120
180 mcd
Szerokość widma połówkowego Δλ If=10mA
20
nm
Długość fali Dλ If=10mA 515
525 nm

Kod: Ultra jasny niebieski - BH

Parametr Symbol Warunek Min Typ Max Jednostka
Napięcie przewodzenia Vf If=10mA 2,8
3,2 V
Napięcie wsteczne Vr Ir=10uA 5

V
Intensywność świecenia Iv If=10mA 120
140 mcd
Szerokość widma połówkowego Δλ If=10mA
20
nm
Długość fali Dλ If=10mA 460
465 nm

Kod: Ultra jasny biały - WH

Parametr Symbol Warunek Min Typ Max Jednostka
Napięcie przewodzenia Vf If=10mA 2,8
3,2 V
Napięcie wsteczne Vr Ir=10uA 5

V
Intensywność świecenia Iv If=10mA 120
140 mcd
Temperatura barwowa LED K If=10mA 5500 20 6800 K
Współrzędne chromatyczności X/Y If=10mA 0,29,0,32
0,30,0,33 nm

Shenzhen Guangzhibao Technology Co., Ltd. (Marka: Light-Bo) założona w 2006 roku, firma integrująca badania i rozwój, produkcję i sprzedaż wyświetlaczy LED optoelektronicznych. Firma certyfikowana zgodnie z systemami zarządzania jakością ISO 9001:2015. Z ponad 15-letnim doświadczeniem OEM i ODM.
Light Bo zobowiązuje się do dostarczania wysokiej jakości i tanich niestandardowych rozwiązań, aby pomóc klientom obniżyć koszty i zwiększyć konkurencyjność.

Zastosowania produktów

3 Digit Common Cathode 7-Segment LED Display for Home Application
Wyświetlacz LED z 7 segmentami, niestandardowy wyświetlacz LED, wyświetlacz numeryczny LED, wyświetlacz LED z matrycą punktową, szeroko stosowany w urządzeniach domowych, wskaźnikach temperatury, wskaźnikach wilgotności, kontrolerach lodówek, wskaźnikach termostatów, sterowaniu ogrzewaniem i chłodzeniem itp.

Certyfikaty

3 Digit Common Cathode 7-Segment LED Display for Home Application

Przegląd biura i fabryki

3 Digit Common Cathode 7-Segment LED Display for Home Application

3 Digit Common Cathode 7-Segment LED Display for Home Application3 Digit Common Cathode 7-Segment LED Display for Home Application

3 Digit Common Cathode 7-Segment LED Display for Home Application

Wystawy firmowe

3 Digit Common Cathode 7-Segment LED Display for Home Application3 Digit Common Cathode 7-Segment LED Display for Home Application

Usługi wysyłkowe

3 Digit Common Cathode 7-Segment LED Display for Home Application

3 Digit Common Cathode 7-Segment LED Display for Home Application

FAQ

FAQ (Najczęściej zadawane pytania)
P1 Czy jesteś firmą handlową czy producentem?

Odp.: Jesteśmy oryginalnym producentem z ponad 20-letnim doświadczeniem w produkcji wyświetlaczy LED optoelektronicznych.
P2 Jakie są Twoje główne produkty?
Odp.: Nasze główne produkty obejmują wyświetlacz LED z 7 segmentami, wyświetlacz LED SMD, wyświetlacz LED z matrycą punktową, wyświetlacz LED ze strzałkami, niestandardowy wyświetlacz LED, pasek LED, diody LED z otworem przelotowym, diody LED SMD, podświetlenia LED i tak dalej.
P3 Jakie jest Twoje MOQ?
Odp.: Nasze MOQ wynosi 1000 sztuk. Możemy również akceptować zamówienia próbne i małe zamówienia o ilości mniejszej niż nasze MOQ.
P4 Przed złożeniem zamówienia, czy mogę otrzymać próbki do testów?
Odp.: Tak. Możemy dostarczyć 5-10 darmowych próbek do testów, ale koszt frachtu ponosi klient.
P5 Jak długi jest czas dostawy?
Odp.: Czas dostawy: około 10-20 dni; w zależności od ilości zamówienia i surowców. Jeśli masz pilne zamówienie, a my mamy surowce w magazynie,
możemy dostosować nasz plan produkcji, aby był gotowy w ciągu 7-10 dni.
P6 Jakie są Twoje warunki płatności?
Odp.: Akceptujemy przelew bankowy, T/T, Western Union i Paypal dla małych kwot. Szczegóły metod płatności można negocjować.
P7 Czy możesz podać mi ceny FOB?
Odp.: Tak. Możemy podać ceny w oparciu o Incoterms EXW, FOB, CIF, DDP.
P8 Jak mogę uzyskać Twój katalog i cennik?
Odp.: Tak. Prosimy o podanie adresu e-mail lub bezpośredni kontakt z nami za pośrednictwem strony internetowej, aby uzyskać nasz katalog i cennik.
P9 Czy mogę negocjować ceny?
Odp.: Tak, możemy rozważyć rabaty na zamówienia hurtowe.
P10 Ile wyniosą opłaty za wysyłkę?
Odp.: Zależy to od wielkości przesyłki i metody wysyłki.
Zaproponujemy Ci opłatę zgodnie z Twoim życzeniem.
P11 Czy możesz wykonać niestandardowe produkty?
Odp.: Tak, dostępne są usługi OEM i ODM. Możemy dostosować rozmiary, kolor diody LED i ikony funkcjonalne zgodnie z Twoimi wymaganiami.
P12 Jeśli wyślę mój projekt, czy możesz go wykonać tylko dla mnie i nie pokazywać nikomu innemu?
Odp.: Tak, nie pokażemy go ani nie sprzedamy innym bez Twojej zgody.
P13 Jaki będzie czas realizacji próbek dla niestandardowych produktów?
Odp.: Czas realizacji próbek wyniesie około 20-25 dni roboczych po otrzymaniu kosztów formy i zatwierdzeniu rysunku formy od klientów.
P14 Jakie są metody wysyłki?
Odp.: Zazwyczaj wysyłamy towary za pośrednictwem DHL, FEDEX, UPS, EMS, drogą lotniczą, drogą morską itp. Możesz również wybrać inną dogodną dla Ciebie metodę.
P15 Jak zapewniacie jakość swoich produktów?
Odp.: Jesteśmy producentami z certyfikatem ISO 9001 QMS z ponad 20-letnim doświadczeniem. Przeprowadzamy dwukrotne 100% testy wszystkich naszych produktów przed wysyłką.
