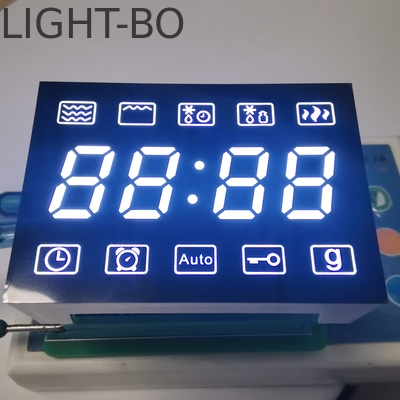

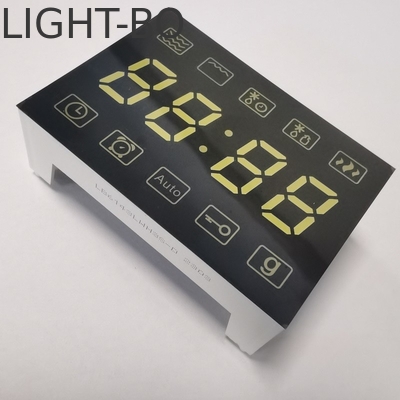

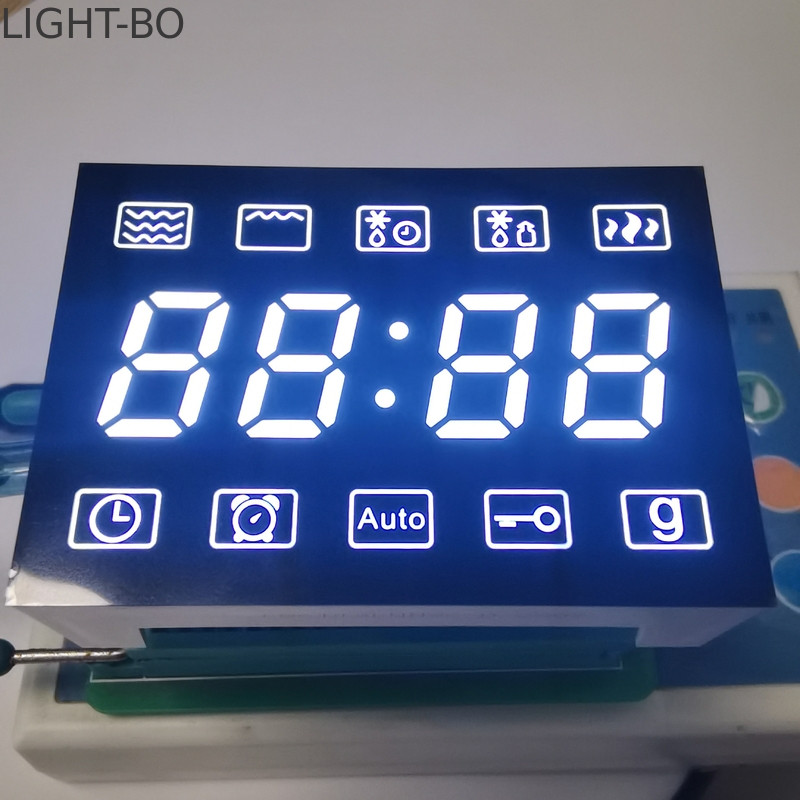

Powszechny mikrofalówkowy anodowy 7-segmentowy wyświetlacz LED 4-cyfrowy ultra jasny biały

Wysoka intensywność świetlna
Niskie zużycie energii
Stabilna perforancja
Dobra konsystencja
Duży kąt widzenia
Długa żywotność
Kompatybilny z układem IC
Dispaly może wytrzymać temperaturę otoczenia +105C - 120C
Spełnienie wymogów RoHS/REACH
Kolor LED: dostępny w kolorze czerwonym, niebieskim, zielonym, białym, bursztynowym, pomarańczowym

• Maksymalne wartości absolutne (Ta=25oC)

  Parametry	Symbol	Oceny ratingowe	Jednostka
  Prędkość prądu (w każdej kostce)	Ipm	20	mA
  Przewrotne napięcie ((na kostkę)	Vr	5	V
  Rozpraszanie mocy (w każdej kości)	Pm	80	mW
  Zakres temperatury pracy	Topr	-40~+85	oC
  Zakres temperatury przechowywania	Tstg	-40~+85	oC
  Temperatura lutowania ((≤ 3 sekundy)	/Trzecia	260	oC

  Kod: Żółtozielony-J

  Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostka
  Włókno przednie	Vf	If=10mA	1.8		2.4	V
  Wsteczne napięcie	Vr	Ir=10 uA	5			V
  Światło intensywne	IV	If=10mA	30		40	mcd
  Spektrum o połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	569		574	nm



  Kod: Bursztynowy/Żółty -Y

  Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostka
  Włókno przednie	Vf	If=10mA	1.8		2.5	V
  Wsteczne napięcie	Vr	Ir=10 uA	5			V
  Światło intensywne	IV	If=10mA	60		80	mcd
  Spektrum o połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	585		595	nm



  Kod: pomarańczowy -F

  Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostka
  Włókno przednie	Vf	If=10mA	1.8		2.4	V
  Wsteczne napięcie	Vr	Ir=10 uA	5			V
  Światło intensywne	IV	If=10mA	60		80	mcd
  Spektrum o połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	600		605	nm



  Kod: Super Jasny Czerwony -R

  Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostka
  Włókno przednie	Vf	If=10mA	1.8		2.2	V
  Wsteczne napięcie	Vr	Ir=10 uA	5			V
  Światło intensywne	IV	If=10mA	50		60	mcd
  Spektrum o połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	630		635	nm



  Kod: Ultra Jasny Czerwony - UR

  Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostka
  Włókno przednie	Vf	If=10mA	1.8		2.2	V
  Wsteczne napięcie	Vr	Ir=10 uA	5			V
  Światło intensywne	IV	If=10mA	80		100	mcd
  Spektrum o połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	625		635	nm



  Kod:Czysta zielona -G

  Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostka
  Włókno przednie	Vf	If=10mA	2.6		3.2	V
  Wsteczne napięcie	Vr	Ir=10 uA	5			V
  Światło intensywne	IV	If=10mA	120		180	mcd
  Spektrum o połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	515		525	nm


  Kod: Ultra Jasny Błękit - BH

  Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostka
  Włókno przednie	Vf	If=10mA	2.8		3.2	V
  Wsteczne napięcie	Vr	Ir=10 uA	5			V
  Światło intensywne	IV	If=10mA	120		140	mcd
  Spektrum o połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	460		465	nm

•

• Kod: Ultra Jasny Biały -WH

  Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostka
  Włókno przednie	Vf	If=10mA	2.8		3.2	V
  Wsteczne napięcie	Vr	Ir=10 uA	5			V
  Światło intensywne	IV	If=10mA	120		140	mcd
  Temperatura koloru LED	K	If=10mA	5500	20	6800	K
  Koordynaty chromatyczności	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

•

Zastosowanie:

Szeroko stosowane w przypadku wskaźników pozycji windy, wskaźników podłogi windy i ekranów wyświetlających, ruchomych znaków, tablic wiadomości, urządzeń gospodarstwa domowego itp.
