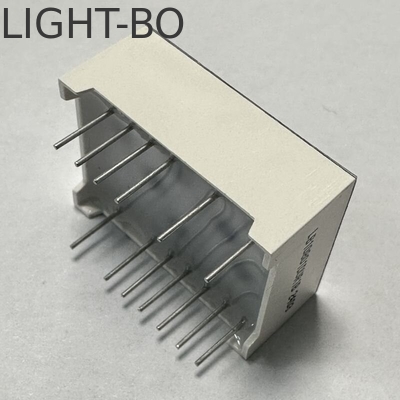

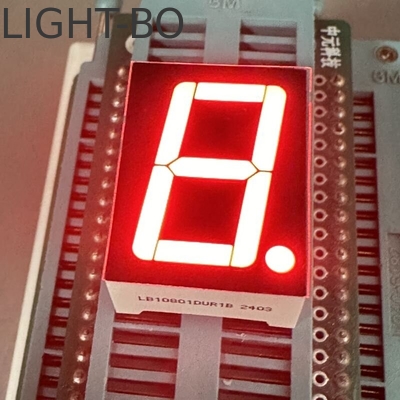

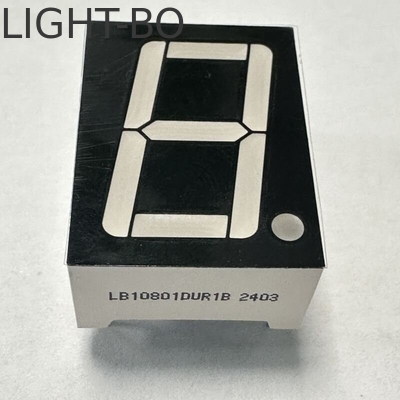

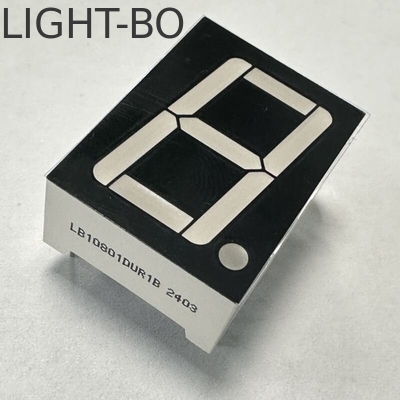

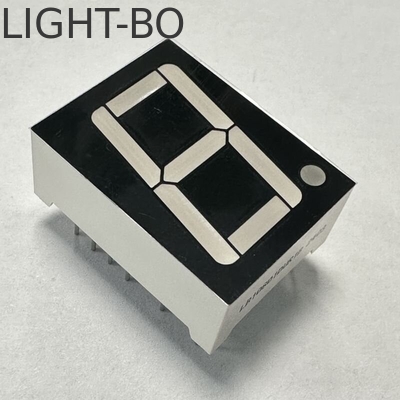

Ultra jasny czerwony pojedynczy cyfrowy 0,8 cala 7 segmentów wyświetlacz LED wspólna katoda dla wskaźnika cyfrowego

Główne specyfikacje/właściwości szczególne:

• Wysokość postaci: 20,2 mm

• Wymiary zewnętrzne: 18,6*25*10 mm

• Katoda wspólna

• Ultra Jasny Czerwony

• Długość fali: 620-625 nm

• Intensywność światła: 80-100mcd

• VF:1.8-2.2V

•


• Prąd do przodu: 5-10mA

• Kolor powierzchni: czarny

• Certyfikat RoHS

• Polarność: wspólna katoda

• Napęd naprzód (wysoka moc świetlna)

• Wysoka wydajność

• Niskie zużycie energii

• Bardzo niski prąd

• Światło równomiernie rozmieszczone na każdym segmencie

• Standardowy rozmiar przemysłowy

• Zapewniają doskonałą niezawodność w jasnym świetle otoczenia

• Wykonane z białych segmentów i czarnej powierzchni

• Stabilna wydajność

• Długa żywotność

• Łatwe montaż

• Kompatybilny z IC



• Maksymalne wartości absolutne (Ta=25oC)

  Parametry	Symbol	Oceny ratingowe	Jednostka
  Prędkość prądu (w każdej kostce)	Ipm	20	mA
  Przewrotne napięcie ((na kostkę)	Vr	5	V
  Rozpraszanie mocy (w każdej kości)	Pm	80	mW
  Zakres temperatury pracy	Topr	-40~+85	oC
  Zakres temperatury przechowywania	Tstg	-40~+85	oC
  Temperatura lutowania ((≤ 3 sekundy)	/Trzecia	260	oC



  Kod: Żółtozielony-J

  Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostka
  Włókno przednie	Vf	If=10mA	1.8		2.4	V
  Wsteczne napięcie	Vr	Ir=10 uA	5			V
  Światło intensywne	IV	If=10mA	30		40	mcd
  Spektrum o połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	569		574	nm




  Kod: Bursztynowy/Żółty -Y

  Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostka
  Włókno przednie	Vf	If=10mA	1.8		2.5	V
  Wsteczne napięcie	Vr	Ir=10 uA	5			V
  Światło intensywne	IV	If=10mA	60		80	mcd
  Spektrum o połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	585		595	nm




  Kod: pomarańczowy -F

  Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostka
  Włókno przednie	Vf	If=10mA	1.8		2.4	V
  Wsteczne napięcie	Vr	Ir=10 uA	5			V
  Światło intensywne	IV	If=10mA	60		80	mcd
  Spektrum o połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	600		605	nm




  Kod: Super Jasny Czerwony -R

  Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostka
  Włókno przednie	Vf	If=10mA	1.8		2.2	V
  Wsteczne napięcie	Vr	Ir=10 uA	5			V
  Światło intensywne	IV	If=10mA	50		60	mcd
  Spektrum o połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	630		635	nm




  Kod: Ultra Jasny Czerwony - UR

  Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostka
  Włókno przednie	Vf	If=10mA	1.8		2.2	V
  Wsteczne napięcie	Vr	Ir=10 uA	5			V
  Światło intensywne	IV	If=10mA	80		100	mcd
  Spektrum o połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	625		635	nm




  Kod:Czysta zielona -G

  Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostka
  Włókno przednie	Vf	If=10mA	2.6		3.2	V
  Wsteczne napięcie	Vr	Ir=10 uA	5			V
  Światło intensywne	IV	If=10mA	120		180	mcd
  Spektrum o połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	515		525	nm


  Kod: Ultra Jasny Błękit - BH

  Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostka
  Włókno przednie	Vf	If=10mA	2.8		3.2	V
  Wsteczne napięcie	Vr	Ir=10 uA	5			V
  Światło intensywne	IV	If=10mA	120		140	mcd
  Spektrum o połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	460		465	nm

•


• Kod: Ultra Jasny Biały -WH

  Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostka
  Włókno przednie	Vf	If=10mA	2.8		3.2	V
  Wsteczne napięcie	Vr	Ir=10 uA	5			V
  Światło intensywne	IV	If=10mA	120		140	mcd
  Temperatura koloru LED	K	If=10mA	5500	20	6800	K
  Koordynaty chromatyczności	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

• Zastosowania: sprzęt audio lub panele przyrządów, wskaźniki pozycji w windzie, ekrany wskaźników, urządzenia gospodarstwa domowego, wskaźniki cyfrowe itp.
