| Nazwa marki: | LIGHT-BO |
| Numer modelu: | LB50563lWH3B |
| MOQ: | 1000 |
| Cena: | Negotiate |
| Warunki płatności: | TT z góry |
| Zdolność do zaopatrzenia: | 50000 szt./dni |
Specyfikacje:

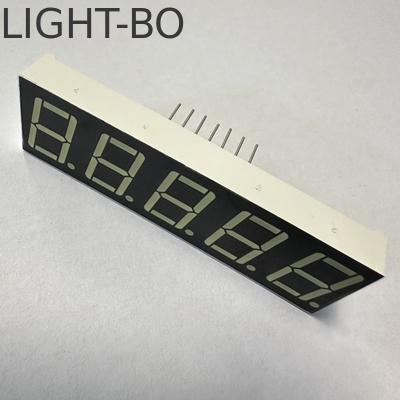

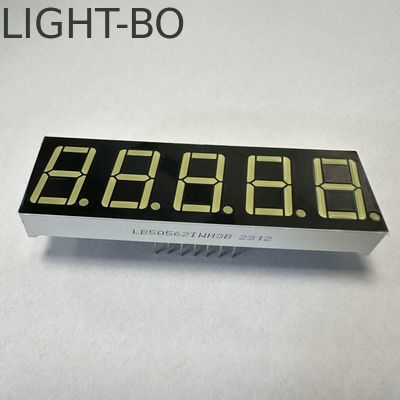

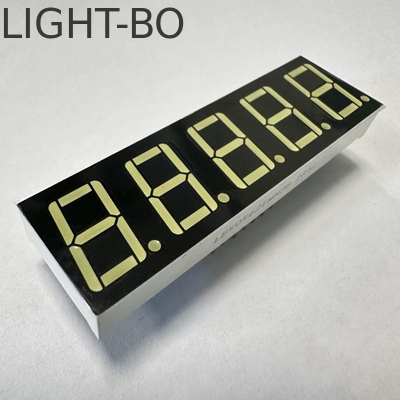

Wyświetlacz: 5 cyfr, 0,56 cala 7-segmentowy wyświetlacz LED
Wysokość znaku: 14,2 mm (0,56 cala)
Wymiary zewnętrzne: 63*19*8 mm
Żółte segmenty, czarna powierzchnia
Z wspólną katodą
Kolor świecenia: Ultra jasny biały
Intensywność świecenia: 100-140 mcd
Napięcie przewodzenia: 2,8-3,2 V/LED
Prąd przewodzenia: 5-10 mA/LED
Kolory: czerwony, niebieski, żółto-zielony, czysty zielony, bursztynowy, pomarańczowy i czysty biały
Absolutne parametry graniczne (Ta=25°C)
| Parametr | Symbol | Wartości graniczne | Jednostka |
| Prąd przewodzenia (na kość) | Ipm | 20 | mA |
| Napięcie wsteczne (na kość) | Vr | 5 | V |
| Moc rozpraszania (na kość) | Pm | 80 | mW |
| Zakres temperatury pracy | Topr | -40~+85 | °C |
| Zakres temperatury przechowywania | Tstg | -40~+85 | °C |
| Temperatura lutowania (≤3 sekundy) | Th | 260 | °C |
Kod: Żółto-zielony - J
| Parametr | Symbol | Warunek | Min | Typ | Max | Jednostka |
| Napięcie przewodzenia | Vf | If=10mA | 1,8 | 2,4 | V | |
| Napięcie wsteczne | Vr | Ir=10uA | 5 | V | ||
| Intensywność świecenia | Iv | If=10mA | 30 | 40 | mcd | |
| Szerokość widma połówkowego | Δλ | If=10mA | 20 | nm | ||
| Długość fali | Dλ | If=10mA | 569 | 574 | nm |
Kod: Bursztynowy/Żółty - Y
| Parametr | Symbol | Warunek | Min | Typ | Max | Jednostka |
| Napięcie przewodzenia | Vf | If=10mA | 1,8 | 2,5 | V | |
| Napięcie wsteczne | Vr | Ir=10uA | 5 | V | ||
| Intensywność świecenia | Iv | If=10mA | 60 | 80 | mcd | |
| Szerokość widma połówkowego | Δλ | If=10mA | 20 | nm | ||
| Długość fali | Dλ | If=10mA | 585 | 595 | nm |
Kod: Pomarańczowy - F
| Parametr | Symbol | Warunek | Min | Typ | Max | Jednostka |
| Napięcie przewodzenia | Vf | If=10mA | 1,8 | 2,4 | V | |
| Napięcie wsteczne | Vr | Ir=10uA | 5 | V | ||
| Intensywność świecenia | Iv | If=10mA | 60 | 80 | mcd | |
| Szerokość widma połówkowego | Δλ | If=10mA | 20 | nm | ||
| Długość fali | Dλ | If=10mA | 600 | 605 | nm |
Kod: Super Jasny Czerwony - R
| Parametr | Symbol | Warunek | Min | Typ | Max | Jednostka |
| Napięcie przewodzenia | Vf | If=10mA | 1,8 | 2,2 | V | |
| Napięcie wsteczne | Vr | Ir=10uA | 5 | V | ||
| Intensywność świecenia | Iv | If=10mA | 50 | 60 | mcd | |
| Szerokość widma połówkowego | Δλ | If=10mA | 20 | nm | ||
| Długość fali | Dλ | If=10mA | 630 | 635 | nm |
Kod: Ultra Jasny Czerwony - UR
| Parametr | Symbol | Warunek | Min | Typ | Max | Jednostka |
| Napięcie przewodzenia | Vf | If=10mA | 1,8 | 2,2 | V | |
| Napięcie wsteczne | Vr | Ir=10uA | 5 | V | ||
| Intensywność świecenia | Iv | If=10mA | 80 | 100 | mcd | |
| Szerokość widma połówkowego | Δλ | If=10mA | 20 | nm | ||
| Długość fali | Dλ | If=10mA | 625 | 635 | nm |
Kod: Czysty Zielony - G
| Parametr | Symbol | Warunek | Min | Typ | Max | Jednostka |
| Napięcie przewodzenia | Vf | If=10mA | 2,6 | 3,2 | V | |
| Napięcie wsteczne | Vr | Ir=10uA | 5 | V | ||
| Intensywność świecenia | Iv | If=10mA | 120 | 180 | mcd | |
| Szerokość widma połówkowego | Δλ | If=10mA | 20 | nm | ||
| Długość fali | Dλ | If=10mA | 515 | 525 | nm |
Kod: Ultra Jasny Niebieski - BH
| Parametr | Symbol | Warunek | Min | Typ | Max | Jednostka |
| Napięcie przewodzenia | Vf | If=10mA | 2,8 | 3,2 | V | |
| Napięcie wsteczne | Vr | Ir=10uA | 5 | V | ||
| Intensywność świecenia | Iv | If=10mA | 120 | 140 | mcd | |
| Szerokość widma połówkowego | Δλ | If=10mA | 20 | nm | ||
| Długość fali | Dλ | If=10mA | 460 | 465 | nm |
Kod: Ultra Jasny Biały - WH
| Parametr | Symbol | Warunek | Min | Typ | Max | Jednostka |
| Napięcie przewodzenia | Vf | If=10mA | 2,8 | 3,2 | V | |
| Napięcie wsteczne | Vr | Ir=10uA | 5 | V | ||
| Intensywność świecenia | Iv | If=10mA | 120 | 140 | mcd | |
| Temperatura barwowa LED | K | If=10mA | 5500 | 20 | 6800 | K |
|
Współrzędne chromatyczności
|
X/Y | If=10mA | 0,29,0,32 | 0,30,0,33 | nm |
Zastosowania:
Szeroko stosowane w panelach przyrządów, urządzeniach domowych, wskaźnikach cyfrowych, wyświetlaczach zegarów LED i dekoderach itp.
Cecha produktu:
Napięcie przewodzenia (wysoka intensywność świecenia)
Niskie zużycie energii
Niezwykle niski prąd
Równomiernie rozłożone światło na każdym segmencie
Rozmiar zgodny ze standardem przemysłowym
Zapewnia doskonałą niezawodność w jasnym otoczeniu
Stabilna wydajność
Długa żywotność
Zgodność z RoHS/REACH
