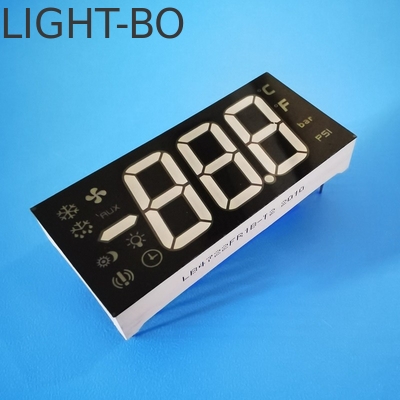

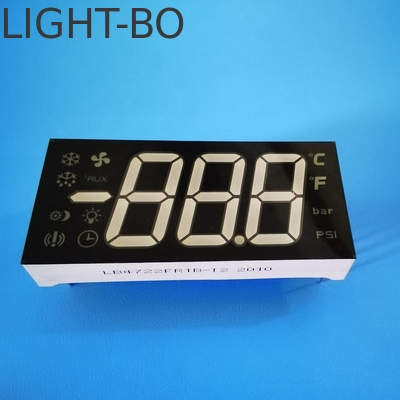

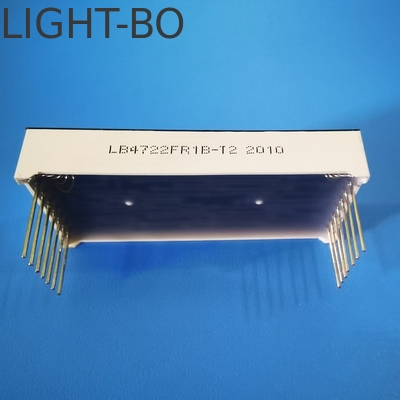

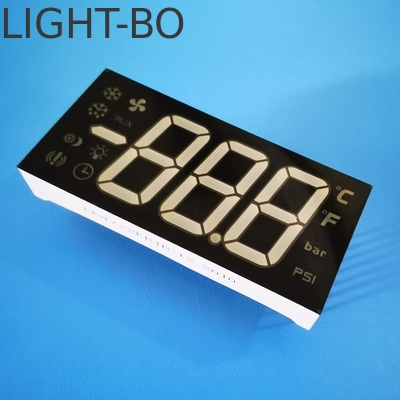

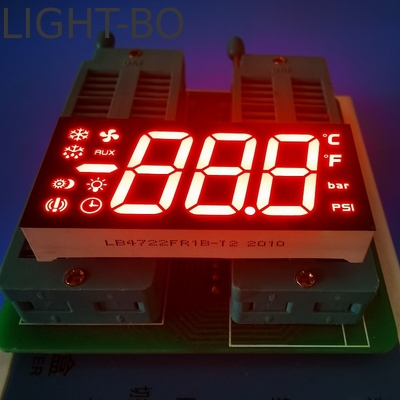

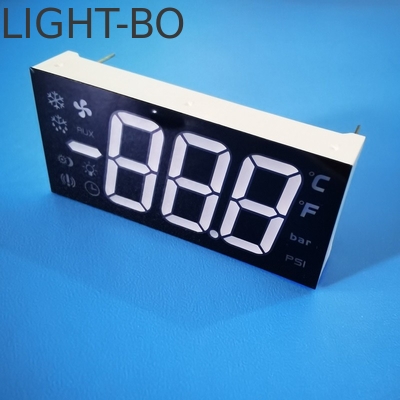

Ultrajaśniejszy czerwony 3 cyfrowy 7 segmentów wyświetlacz LED wspólna katoda do paneli sterującej chłodnictwa

Bardzo jasny czerwony 3-cyfrowy 7-segmentowy wyświetlacz LED, wspólna katoda do panelu sterowania chłodziarki

• Wymiary zewnętrzne: 47 x 22 x 8 mm

•

• Polaryzacja: wspólna katoda

•

• Kolor emitowania: Bardzo jasny czerwony

•

• Długość fali: 620-625nm

•

• Intensywność światła: 80-100mcd

•

• Napięcie przewodzenia: 1,8-2,3V/dioda LED

•

• Prąd przewodzenia: 5-10mA/dioda LED

• Z żółtymi segmentami i czarną powierzchnią z folią

• Kolory emitowania: dostępne w kolorze czerwonym, niebieskim, zielonym, białym, bursztynowym, żółtym i pomarańczowym, wielokolorowe

• Absolutne maksymalne wartości znamionowe (Ta=25ºC)

  Parametr	Symbol	Wartości znamionowe	Jednostka
  Prąd przewodzenia (na diodę)	Ipm	20	mA
  Napięcie wsteczne (na diodę)	Vr	5	V
  Rozpraszanie mocy (na diodę)	Pm	80	mW
  Zakres temperatur pracy	Topr	-40~+85	ºC
  Zakres temperatur przechowywania	Tstg	-40~+85	ºC
  Temperatura lutowania (≤3 sekundy)	Th	260	ºC



  Kod: Żółto-zielony - J

  Parametr	Symbol	Warunek	Min	Typ	Maks	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	1.8		2.4	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność światła	Iv	If=10mA	30		40	mcd
  Szerokość widma przy połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	569		574	nm



  Kod: Bursztynowy/Żółty - Y

  Parametr	Symbol	Warunek	Min	Typ	Maks	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	1.8		2.5	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność światła	Iv	If=10mA	60		80	mcd
  Szerokość widma przy połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	585		595	nm



  Kod: Pomarańczowy - F

  Parametr	Symbol	Warunek	Min	Typ	Maks	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	1.8		2.4	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność światła	Iv	If=10mA	60		80	mcd
  Szerokość widma przy połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	600		605	nm



  Kod: Super jasny czerwony - R

  Parametr	Symbol	Warunek	Min	Typ	Maks	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	1.8		2.2	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność światła	Iv	If=10mA	50		60	mcd
  Szerokość widma przy połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	630		635	nm



  Kod: Bardzo jasny czerwony - UR

  Parametr	Symbol	Warunek	Min	Typ	Maks	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	1.8		2.2	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność światła	Iv	If=10mA	80		100	mcd
  Szerokość widma przy połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	625		635	nm



  Kod: Czysty zielony - G

  Parametr	Symbol	Warunek	Min	Typ	Maks	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	2.6		3.2	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność światła	Iv	If=10mA	120		180	mcd
  Szerokość widma przy połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	515		525	nm



  Kod: Bardzo jasny niebieski - BH

  Parametr	Symbol	Warunek	Min	Typ	Maks	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	2.8		3.2	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność światła	Iv	If=10mA	120		140	mcd
  Szerokość widma przy połowie wartości	△λ	If=10mA		20		nm
  Długość fali	Dλ	If=10mA	460		465	nm



  Kod: Bardzo jasny biały - WH

  Parametr	Symbol	Warunek	Min	Typ	Maks	Jednostka
  Napięcie przewodzenia	Vf	If=10mA	2.8		3.2	V
  Napięcie wsteczne	Vr	Ir=10uA	5			V
  Intensywność światła	Iv	If=10mA	120		140	mcd
  Temperatura barwowa LED	K	If=10mA	5500	20	6800	K
  Współrzędne chromatyczności	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm



• Wysoka intensywność światła i niezawodność

• Niskie zużycie energii

• Stabilna wydajność

• Długa żywotność

• Łatwy montaż

• Kompatybilny z układami scalonymi

• Certyfikat: RoHS

•

• Zastosowania:

• Urządzenia elektroniczne w gospodarstwie domowym, sterowanie klimatyzacją, wskaźniki chłodziarki, sterowanie chłodziarką, sterowanie chłodzeniem, sterowanie ogrzewaniem i tak dalej.

• Urządzenia elektroniczne w gospodarstwie domowym, sterowanie klimatyzacją, wskaźniki chłodziarki, chłodziarka
